El equipo se compone principalmente de caja principal, base, contrapunto trasero y control electrico.
Solicitud:
La bobinadora de transformador de potencia de alto y bajo voltaje es adecuada para bobinado de reactores, bobinas de alta y baja tensión de transformadores de potencia y otros bobinas similares.
Característica de maquinaria:
1. La parte de transmisión mecánica de la bobinadora se encuentra en la cabecera caja, y la parte de transmisión se instala en el lado operativo de la cabecera caja. Cambio de velocidad de husillo alto y bajo con mango de velocidad variable.
2. La bobinadora utiliza un convertidor de frecuencia para lograr una velocidad continua regulación, arranque suave y par constante. Hay tres posiciones para ajuste de la palanca de cambio: baja velocidad, neutral, alta velocidad; establecer el número de vueltas, y se detienen automáticamente.
3. La máquina está equipada con un dispositivo de freno automático para evitar la marcha atrás. cuando se detiene el devanado.
4. La máquina puede preestablecer el número de vueltas de la bobina para controlar el avance y rotación inversa; el contador electrónico reversible tiene un avance y retroceso precisión de conteo de 1/10 vueltas, y tiene una función de memoria de falla de energía.
5. La estación de botones se controla centralmente, y el inicio y la parada del la placa frontal del husillo se controla mediante un interruptor de pie o una llave.

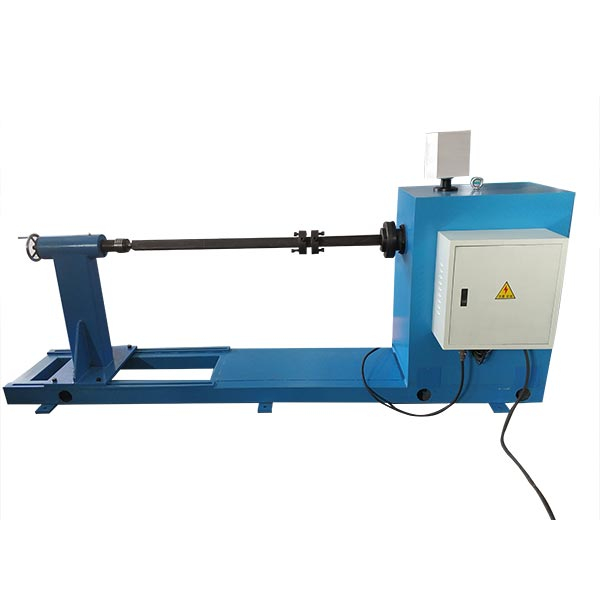

Máquina de bobinado de transformador horizontal RX-1T:
1. Altura del centro del husillo de la máquina de bobinado: 750 mm
2. Diámetro del disco de la bobinadora: φ198mm
3. Altura del husillo de la máquina de bobinado desde el suelo: 850 mm
4. Diámetro de alambre aplicable de la bobinadora: Máx. 3-12 mm
5. Potencia nominal del motor: 4kw
6. Dimensiones de la máquina de bobinado: 3000x600x1200
7. Rango de velocidad de bobinado: 0 ~ 120r / min.
8. Carga máxima de la bobinadora: 1000 kg
9. Método de conteo: codificador de pantalla
10. Fuente de alimentación: 220V
Descripción técnica:
1. La caja principal se compone de un cuerpo de caja, un sistema de transmisión, un cambio manejar, y un motor. La maquinaria de dos etapas del cabezal tiene un paso variable control de velocidad y regulación de velocidad continua del motor de frecuencia variable constituye el sistema de regulación de velocidad conjunta del host, que hace que el Todo el proceso de arranque del equipo es estable y el frenado es preciso y confiable. El par motor se desacelera y amplifica por el cabezal para proporcionar par de bobinado. Hay 2 engranajes para el cambio mecánico de velocidad, cada paso es Regulación de velocidad continua de frecuencia variable.
2. El contrapunto está integrado con la caja principal y está compuesto principalmente por un contrapunto y un carril de guía. El contrapunto se puede mover manualmente axialmente sobre el Carril guía de la base para satisfacer las necesidades de moldes de alambre de diferentes longitudes. Por girando el volante, la parte superior trasera se puede extender o retraer, lo cual es conveniente para mover el molde hacia arriba y hacia abajo y mejorar la resistencia. los La manija de bloqueo puede bloquear el rodillo loco y apretar la bobina para soportar su peso.
3. El sistema de control eléctrico consiste en un gabinete de control eléctrico, inversor, contador electrónico, interruptor de pie y otros electrodomésticos. los La velocidad del husillo es controlada por el inversor. El contador puede contar hacia adelante y hacia atrás, y tiene una memoria de apagado y función de parada automática después de configurar el número de vueltas. El rango de valores del contador electrónico de 0-9999 los giros son operados por el interruptor de pie para operar todo el proceso de bobinado.
El equipo se compone principalmente de caja principal, base, contrapunto trasero y control electrico.
Solicitud:
La bobinadora de transformador de potencia de alto y bajo voltaje es adecuada para bobinado de reactores, bobinas de alta y baja tensión de transformadores de potencia y otros bobinas similares.
Característica de maquinaria:
1. La parte de transmisión mecánica de la bobinadora se encuentra en la cabecera caja, y la parte de transmisión se instala en el lado operativo de la cabecera caja. Cambio de velocidad de husillo alto y bajo con mango de velocidad variable.
2. La bobinadora utiliza un convertidor de frecuencia para lograr una velocidad continua regulación, arranque suave y par constante. Hay tres posiciones para ajuste de la palanca de cambio: baja velocidad, neutral, alta velocidad; establecer el número de vueltas, y se detienen automáticamente.
3. La máquina está equipada con un dispositivo de freno automático para evitar la marcha atrás. cuando se detiene el devanado.
4. La máquina puede preestablecer el número de vueltas de la bobina para controlar el avance y rotación inversa; el contador electrónico reversible tiene un avance y retroceso precisión de conteo de 1/10 vueltas, y tiene una función de memoria de falla de energía.
5. La estación de botones se controla centralmente, y el inicio y la parada del la placa frontal del husillo se controla mediante un interruptor de pie o una llave.
Máquina de bobinado de transformador horizontal RX-1T:
1. Altura del centro del husillo de la máquina de bobinado: 750 mm
2. Diámetro del disco de la bobinadora: φ198mm
3. Altura del husillo de la máquina de bobinado desde el suelo: 850 mm
4. Diámetro de alambre aplicable de la bobinadora: Máx. 3-12 mm
5. Potencia nominal del motor: 4kw
6. Dimensiones de la máquina de bobinado: 3000x600x1200
7. Rango de velocidad de bobinado: 0 ~ 120r / min.
8. Carga máxima de la bobinadora: 1000 kg
9. Método de conteo: codificador de pantalla
10. Fuente de alimentación: 220V
Descripción técnica:
1. La caja principal se compone de un cuerpo de caja, un sistema de transmisión, un cambio manejar, y un motor. La maquinaria de dos etapas del cabezal tiene un paso variable control de velocidad y regulación de velocidad continua del motor de frecuencia variable constituye el sistema de regulación de velocidad conjunta del host, que hace que el Todo el proceso de arranque del equipo es estable y el frenado es preciso y confiable. El par motor se desacelera y amplifica por el cabezal para proporcionar par de bobinado. Hay 2 engranajes para el cambio mecánico de velocidad, cada paso es Regulación de velocidad continua de frecuencia variable.
2. El contrapunto está integrado con la caja principal y está compuesto principalmente por un contrapunto y un carril de guía. El contrapunto se puede mover manualmente axialmente sobre el Carril guía de la base para satisfacer las necesidades de moldes de alambre de diferentes longitudes. Por girando el volante, la parte superior trasera se puede extender o retraer, lo cual es conveniente para mover el molde hacia arriba y hacia abajo y mejorar la resistencia. los La manija de bloqueo puede bloquear el rodillo loco y apretar la bobina para soportar su peso.
3. El sistema de control eléctrico consiste en un gabinete de control eléctrico, inversor, contador electrónico, interruptor de pie y otros electrodomésticos. los La velocidad del husillo es controlada por el inversor. El contador puede contar hacia adelante y hacia atrás, y tiene una memoria de apagado y función de parada automática después de configurar el número de vueltas. El rango de valores del contador electrónico de 0-9999 los giros son operados por el interruptor de pie para operar todo el proceso de bobinado.
