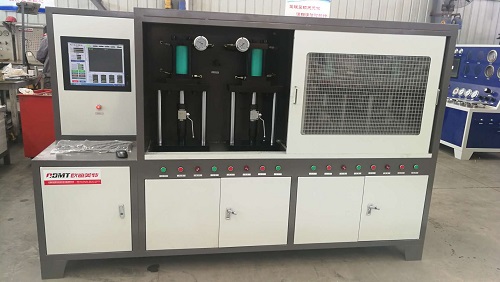

Banco de pruebas de presión de enchufe rápido de alta presión de 70MPa mgs-0g100h-4h

Descripción técnica del sistema (modelo y especificación: mgs-og100h-4h)

Funciones principales:

El banco de pruebas de enchufe rápido es un banco de pruebas especial para conectores rápidos hidráulicos y válvulas de bola de alta presión para probar su rendimiento de resistencia a la presión bajo presión de trabajo y realizar pruebas de sobrepresión en las piezas probadas.

Parámetros:

Descripción de la acción del dispositivo y sus funciones.

1. Realice una prueba de presión en el acoplamiento rápido hidráulico: coloque el conector rápido probado en la estación de prueba, cambie la válvula de sujeción, sujete el cilindro de aceite hacia abajo, sujete la pieza de trabajo a probar, sujete las 4 piezas de trabajo por turno, cierre la válvula de seguridad (la válvula de seguridad no se puede probar si la válvula de seguridad no está cerrada), abra la válvula manual de la bomba de diafragma de llenado de agua y comience a inyectar agua. El agua sale de la válvula de descarga, lo que indica que la inyección y el vaciado de agua se han completado. Cierre la válvula de descarga, abra la computadora, inicie el registro de datos, abra la bomba de refuerzo y la bomba de refuerzo comienza a funcionar. Cuando la presión alcance la presión, la bomba de refuerzo dejará de funcionar. Cierre cada válvula de aguja de alta presión para ingresar el tiempo de mantenimiento de la presión. Cuando finalice el tiempo de retención, abra la válvula de descarga para liberar la presión y se completará la prueba. Después de ingresar el tiempo de retención, se activará la alarma cuando la caída de presión exceda el rango permitido, la válvula de aguja del circuito se cerrará manualmente y se realizará la prueba de mantenimiento de presión para el resto del circuito hasta el final de la prueba.

2. Prueba de líquido de la sección de presión de 10 ~ 70 MPa: seleccione la sección de presión de prueba de acuerdo con el rango de presión del conector rápido probado y ajuste el rango de presión de la fuente de aire. Por ejemplo, si la presión de la fuente de aire se ajusta a 0,1-0,4 mpa, el rango de presión hidráulica de salida es de 10-40 mpa. Cuando aumenta la presión de la fuente de aire, la presión del líquido de salida también aumenta en consecuencia. 3,4 estaciones, 5 juegos de herramientas de sellado para cada estación.

3. Cámara de prueba totalmente cerrada, ventana de observación de PMMA, con interruptor de seguridad, se puede presurizar después de cerrar la ventana de prueba. 5. Se puede configurar el tiempo de mantenimiento de la presión y la alarma se activará automáticamente después del tiempo de mantenimiento.

6. El puerto de prueba de sellado de gas está reservado y conectado con gas a alta presión para la prueba de sellado de gas.

7. Está equipado con un recolector de líquido, que se utiliza para recolectar y reciclar el líquido derramado en el proceso de prueba y puede reciclarse después de la filtración.
