Solución técnica compresor de gas mixto
Para cumplir con los requisitos del usuario, según las condiciones técnicas proporcionadas por su empresa, la presión de entrada es de 0,5 MPa y la presión de salida es de 5,5 MPa. Ahora proporcionamos la solución técnica para el compresor de gas mixto MW-6/5-55 producido por nuestra empresa, para su referencia y selección.
1. El uso de compresores de gases mixtos.

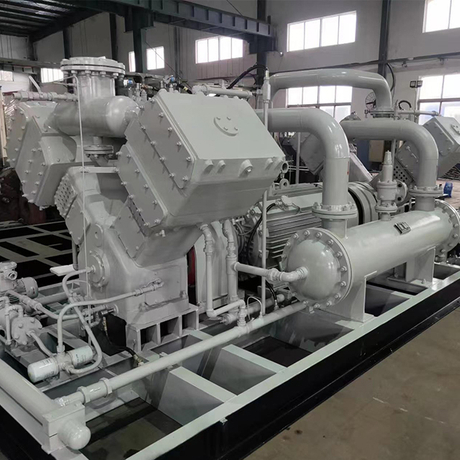

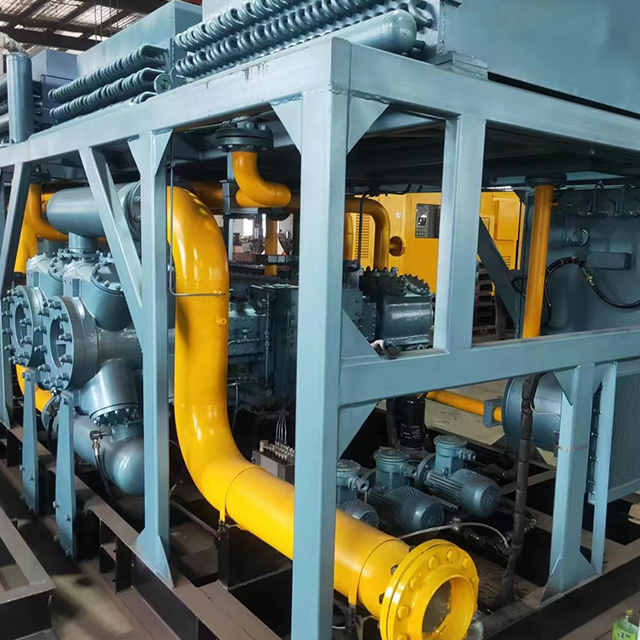

La unidad compresora de gas mixto serie M es un equipo especializado diseñado para comprimir gases para los usuarios; El equipo principal incluido en la unidad compresora de mezcla de gases incluye: compresor de mezcla de gases, motor a prueba de explosiones, sistema de enfriamiento, sistema de lubricación, válvulas y filtros de entrada y salida, sistema de sellado de nitrógeno, sistema de visualización de instrumentos, sistema de liberación de seguridad, sistema de control de ejecución PLC, etc. Este compresor se utiliza principalmente para procesos de presurización y transporte de mezclas de gases. El cilindro se lubrica sin aceite y el elemento de sellado está lleno de politetrafluoroetileno de fibra de carbono autolubricante de alta resistencia. La salida está equipada con un filtro de precisión, lo que proporciona a los usuarios una fuente de gas mixto de alta calidad con una presión de 5,5 MPa para cumplir con sus requisitos de uso.
2. El diseño, fabricación e inspección de compresores de gases mixtos adoptan los siguientes estándares
JB/T9105-1999 Especificaciones técnicas para compresores de pistón alternativos de gran tamaño
SH/T3143-15012 Reglamento técnico para la ingeniería de compresores alternativos petroquímicos GB/T4980-15003 Medición de ruido y sonido de compresores de desplazamiento positivo GB/T15487-1995 Método de medición del caudal de compresores volumétricos
JB/T7240-1994 Condiciones técnicas para los componentes principales de los compresores de pistón alternativo en general GB/T7777-15003 Medición y evaluación de vibraciones mecánicas de compresores de pistón alternativo GB150-1998 Recipientes a presión de acero
GB151-1999 Intercambiadores de calor de tubos y carcasa de acero
JB4730-1994 Pruebas no destructivas de recipientes a presión
TSG 21-15016 Reglamento de supervisión técnica de seguridad para recipientes a presión GB/T755-15000 Máquinas eléctricas rotativas: clasificación y rendimiento
GB3836.1-15000 Equipo eléctrico para atmósferas de gas explosivo Parte 1: Requisitos generales GB3836.2-15000 Equipo eléctrico para atmósferas de gas explosivo Parte 2: Tipo a prueba de explosión 'D' GB50058-1992 Código de diseño para equipos eléctricos en entornos explosivos y con riesgo de incendio GBJ93-1986 Especificación de construcción y aceptación para ingeniería de instrumentos de automatización industrial SH/T3019-15016 Especificación de diseño para líneas de instrumentos y tuberías en la industria petroquímica HG/T150615-15009 Bridas de tuberías de acero para la industria petroquímica
GB/T13306-1991 Letrero
3. Requisitos técnicos para compresores de mezcla de gases.
3.1 Requisitos básicos del proceso
Medio comprimido: gas mixto (65% de hidrógeno) Capacidad de suministro de gas de un solo compresor:
Presión de succión del compresor: 0,5 MPa Presión de descarga del compresor: 5,5 MPa Método de enfriamiento: refrigeración por agua de tipo abierto Temperatura de succión del compresor: ≤ 40 ℃
Modo de control del compresor: arranque manual/automático, apagado automático por averías,
y descarga manual.
3.2 Condiciones de uso
Temperatura ambiental: -10C~+45C Forma de instalación: instalación de palanca
