Banco de pruebas de válvulas de mariposa hidráulicas

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2023-01-02      Origen:Sitio

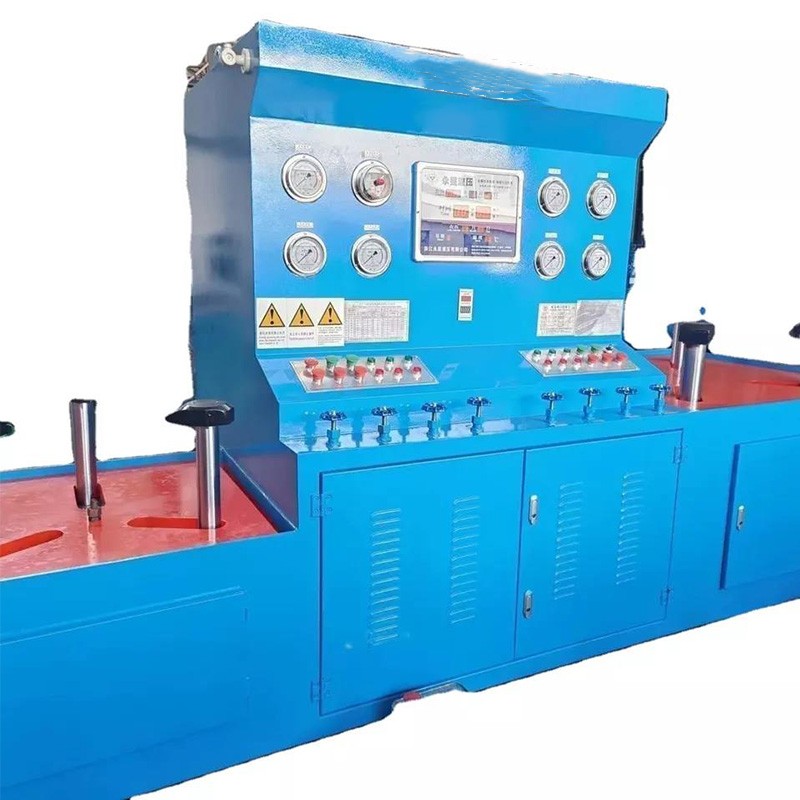

Banco de pruebas de válvulas de mariposa hidráulicas

蝶阀测试台1

Introducción

El banco de pruebas de válvula de mariposa hidráulica tipo YFJ-D600 se basa en nuestros años de producción de tecnología de equipos de prueba de válvulas en estricta conformidad con el sistema de gestión de calidad ISO9001 para gestión y producción. Los productos cumplen con GB/T13927-2008 'Prueba de presión de válvula universal', GB/T26480-2011 'prueba e inspección de válvulas' y el estándar americano AP1598 y otros estándares relevantes.

Nuestro banco de pruebas de válvulas de mariposa hidráulicas establece una combinación de ciclos hidráulicos, mecánicos, eléctricos y de almacenamiento de medios en uno, tiene las ventajas de una estructura razonable, un funcionamiento perfecto, un rendimiento estable, un alto grado de automatización, ampliamente utilizado en brida recta de diámetro nominal DN50-600 mm o sellado y resistencia de válvulas de mariposa de abrazadera y otras pruebas de rendimiento. Es la fabricación de válvulas, petróleo y petroquímicos, gas natural, ingeniería de suministro y drenaje de agua, plantas de energía, estaciones de mantenimiento de válvulas y otras unidades de la industria el equipo de prueba y prueba de válvulas más ideal.

Parámetro técnico

Banco de trabajo izquierdo

Banco de trabajo derecho

rango de prueba

DN50-250

DN250-600

Pruebe la longitud de la estructura de la válvula de mariposa

43-250 mm

165-390 mm

Diámetro de la brida de la válvula de mariposa probada

Ф 165-425 mm.

Ф 405-845 mm

Distancia entre discos de garra

200-400 mm

480-800 mm

Cilindro de aceite de sujeción

3X Ф 100 mm

4X Ф 160 mm

vástago del pistón

3X Ф 60mm

4X Ф 90 mm

Fuerza de sujeción máxima

40 toneladas

150 toneladas

V.Rango de presión de prueba

Banco de trabajo izquierdo

Banco de trabajo derecho

Aplicable a válvula de mariposa tipo oblea o brida DN50-250

Aplicable a válvula de mariposa tipo oblea o brida DN250-600

Diámetro

Presión de trabajo

Rango de presión de prueba

Diámetro

Presión de trabajo

Rango de presión de prueba

DN50-65

1,6-10,0 MPa

1,6-15,0MPa

DN250

1,6-10,0MPa

1,6-15,0MPa

DN80

1,6-10,0 MPa

1,6-15,0MPa

DN300

1,6-10,0MPa

1,6-15,0MPa

DN100

1,6-10,0 MPa

1,6-15,0MPa

DN350

1,6-6,4 MPa

1,6-9,6 MPa

DN125

1,6-10,0 MPa

1,6-15,0MPa

DN400

1,6-5,0 MPa

1,6-7,5 MPa

DN150

1,6-6,4 MPa

1,6-9,6 MPa

DN450

1,6-4,0 MPa

1,6-6,0 MPa

DN200

1,6-5,0 MPa

1,6-7,5 MPa

DN500

1,6-2,5 MPa

1,6-3,75 MPa

DN250

1,6-2,5 MPa

1,6-3,75 MPa

DN600

1,6-2,5 MPa

1,6-3,75 MPa
