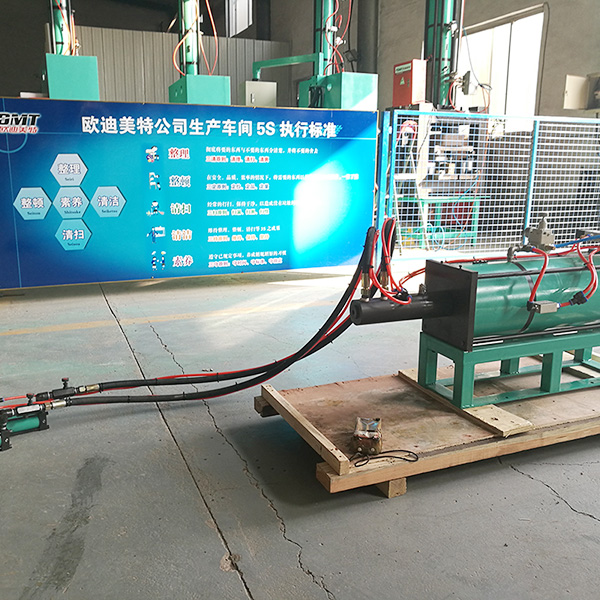

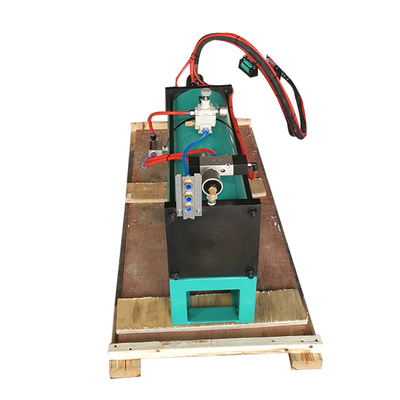

Cilindro neumático de tipo dividido

El cilindro de refuerzo de gas-líquido ODMT de tipo dividido neumático puro es una combinación de un refuerzo de gas-líquido MES y un cilindro de trabajo MAT O MHZ. Puede ser accionado por aire comprimido con un máximo de 6 bar u 8 bar y puede generar una presión de 2KN-2000KN. La presión hidráulica se almacena en el MES sin la necesidad de un sistema hidráulico. Estructura simple, con un estricto sello de aislamiento gas-líquido.


El control es el mismo que el control general del cilindro de doble acción, que es simple y confiable, bajo consumo de energía, sin impacto y ruido.

El cilindro de refuerzo líquido-gas ODMT de tipo dividido neumático puro es un combinación de un refuerzo de gas-líquido MES y un cilindro de trabajo MAT O MHZ. Eso puede ser conducido por aire comprimido con un máximo de 6 bar u 8 bar y puede generar Presión 2KN-2000KN. La presión hidráulica se almacena en el MES sin el Necesidad de un sistema hidráulico. Estructura simple, con gas-líquido absolutamente estricto. sello de aislamiento

El control es el mismo que el control general del cilindro de doble acción, que Es simple y confiable, bajo consumo de energía, sin impacto y ruido.

Cada proceso de trabajo consta de los siguientes tres itinerarios:

(1) Viaje rápido neumático puro;

(2) Golpe de fuerza del refuerzo gas-líquido;

(3) Golpe de espalda neumático.

Solicitud:

El cilindro de refuerzo de gas hidráulico tipo MT se puede utilizar en aplicaciones con gran fuerza de carrera y / o pequeño espacio de instalación. Un conjunto de Los cilindros de refuerzo de gas-líquido MT consisten en un refuerzo de gas-líquido MES y uno o Más cilindros de trabajo. Hay dos tipos de cilindros de trabajo: tipo MAT cilindro hidráulico de gas o cilindro hidráulico especial tipo MHY. El gas-líquido Booster MES se instala por separado del cilindro de trabajo MAT o MHZ, y es conectado por una manguera de alta presión;

Presión máxima de aire de conducción: 6bar u 8bar;

Presión de impacto: 2KN-2000KN.

Tipo

golpe tk

FKH
t
FEH
kgf
FRH
kgf
V
Cm³
△ V1
Cm³
△ V2
Cm

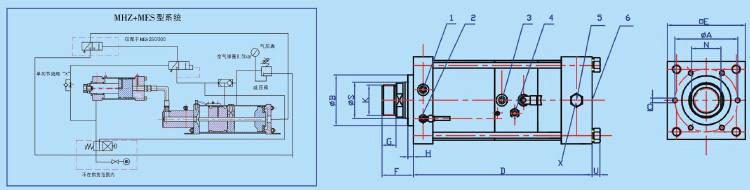

E D C A V B H S F K G N U X

MAT1

50 1.3 69 72 0.31 0.6 0.4 50 229 6-M6 * 11 40 G1 / 8 30 10 16 36 M12 * 1.5 12 14 6 G1 / 2

MAT1

100 1.3 69 72 0.31 1.0 0.4 50 329

6-M6 * 11

40 G1 / 8 30 10 16 36 M12 * 1.5 12 14 6 G1 / 2

MAT1

200 1.3 69 72 0.31 1.8 0.4 50 529

6-M6 * 11

40 G1 / 8 30 10 16 36 M12 * 1.5 12 14 6 G1 / 2

MAT1

250 1.3 69 72 0.31 2.3 0.4 50 629

6-M6 * 11

40 G1 / 8 30 10 16 36 M12 * 1.5 12 14 6 G1 / 2

MAT2

50 2.1 140 150 0.49 0.8 0.7 70 242 6-M8 * 12 54 G1 / 4 40 10 20 41 M16 * 1.5 15 17 8 G1 / 2

MAT2

100 2.1 140 150 0.49 1.4 0.7 70 342

6-M8 * 12

54 G1 / 4 40 10 20 41 M16 * 1.5 15 17 8 G1 / 2

MAT2

200 2.1 140 150 0.49 2.6 0.7 70 542

6-M8 * 12

54 G1 / 4 40 10 20 41 M16 * 1.5 15 17 8 G1 / 2

MAT2

300 2.1 140 150 0.49 3.9 0.7 70 742

6-M8 * 12

54 G1 / 4 40 10 20 41 M16 * 1.5 15 17 8 G1 / 2

MAT4

50 4.2 180 195 1.02 2.3 0.7 85 258 6-M8 * 15 64 G3 / 8 50 10 30 48.5 M22 * 2 20 24 10 G1 / 2

MAT4

100 4.2 180 195 1.02 3.1 0.7 85 355 6-M8 * 15 64 G3 / 8 50 10 30 48.5 M22 * 2 20 24 10 G1 / 2

MAT4

200 4.2 180 195 1.02 5.6 0.7 85 555 6-M8 * 15 64 G3 / 8 50 10 30 48.5 M22 * 2 20 24 10 G1 / 2

MAT4

300 4.2 180 195 1.02 8.1 0.7 85 755 6-M8 * 15 64 G3 / 8 50 10 30 48.5 M22 * 2 20 24 10 G1 / 2

MAT4

400 4.2 180 195 1.02 10.6 0.7 85 955 6-M8 * 15 64 G3 / 8 50 10 30 48.5 M22 * 2 20 24 10 G1 / 2

MAT8

50 8.1 320 330 1.96 5.6 0.9 110 288 6-M10 * 16 88 G1 / 2 70 10 45 60 M30 * 2 25 36 12 G3 / 4

MAT8

100 8.1 320 330 1.96 5.7 0.9 110 371 6-M10 * 16 88 G1 / 2 70 10 45 60 M30 * 2 25 36 12 G3 / 4

MAT8

200 8.1 320 330 1.96 10.4 0.9 110 571 6-M10 * 16 88 G1 / 2 70 10 45 60 M30 * 2 25 36 12 G3 / 4

MAT8

300 8.1 320 330 1.96 15.0 0.9 110 771 6-M10 * 16 88 G1 / 2 70 10 45 60 M30 * 2 25 36 12 G3 / 4

MAT8

400 8.1 320 330 1.96 19.7 0.9 110 971 6-M10 * 16 88 G1 / 2 70 10 45 60 M30 * 2 25 36 12 G3 / 4

MAT15

50 15.8 450 550 3.85 9.2 1.1 135 293 6-M16 * 25 100 G1 / 2 75 15 50 61 M30 * 2 25 41 16 G1

MAT15

100 15.8 450 550 3.85 10.1 1.1 135 381 6-M16 * 25 100 G1 / 2 75 15 50 61 M30 * 2 25 41 16 G1

MAT15

200 15.8 450 550 3.85 19.7 1.1 135 581 6-M16 * 25 100 G1 / 2 75 15 50 61 M30 * 2 25 41 16 G1

MAT15

300 15.8 450 550 3.85 28.1 1.1 135 781 6-M16 * 25 100 G1 / 2 75 15 50 61 M30 * 2 25 41 16 G1

MAT15

400 15.8 450 550 3.85 37.0 1.1 135 981 6-M16 * 25 100 G1 / 2 75 15 50 61 M30 * 2 25 41 16 G1
MAT30 50 32.0 660 930 7.85 19.3 2.2 170 362 6-M20 * 30 132 G3 / 4 100 18 56 82 M39 * 2 35 50 22 G1

MAT30

100 32.0 660 930 7.85 22.5 2.2 170 425 6-M20 * 30 132 G3 / 4 100 18 56 82 M39 * 2 35 50 22 G1

MAT30

200 32.0 660 930 7.85 40.4 2.2 170 625 6-M20 * 30 132 G3 / 4 100 18 56 82 M39 * 2 35 50 22 G1

MAT30

300 32.0 660 930 7.85 58.4 2.2 170 825 6-M20 * 30 132 G3 / 4 100 18 56 82 M39 * 2 35 50 22 G1

MAT30

400 32.0 660 930 7.85 76.4 2.2 170 1025 6-M20 * 30 132 G3 / 4 100 18 56 82 M39 * 2 35 50 22 G1
MAT50 50 49.8 720 1200 12.27 34.8 2.2 200 390 6-M20 * 30 150 G3 / 4 115 25 63 92 M42 * 2 40 55 30 G1
MAT50 100 49.8 720 1200 12.27 34.8 2.2 200 440 6-M20 * 30 150 G3 / 4 115 25 63 92 M42 * 2 40 55 30 G1
MAT50 200 49.8 720 1200 12.27 62.7 2.2 200 640 6-M20 * 30 150 G3 / 4 115 25 63 92 M42 * 2 40 55 30 G1
MAT50 300 49.8 720 1200 12.27 90.5 2.2 200 840 6-M20 * 30 150 G3 / 4 115 25 63 92 M42 * 2 40 55 30 G1
MAT100 100 103.0 1260 2200 25.45 71.5 3.1 310 534 12-M24 * 40 200 G1 150 25 100 120 M64 * 2 60 85 30 G1
MAT100 200 103.0 1260 2200 25.45 128.7 3.1 310 734 12-M24 * 40 200 G1 150 25 100 120 M64 * 2 60 85 30 G1
MAT100 300 103.0 1260 2200 25.45 185.9 3.1 310 934 12-M24 * 40 200 G1 150 25 100 120 M64 * 2 60 85 30 G1
MAT200 200 199,4 * 1760 2860 38.01 178.8 3.6 420 829 18-M30 * 55 320 G3 / 4 240 35 150 150 M80 * 2 80 4 * ø16 30 G1
