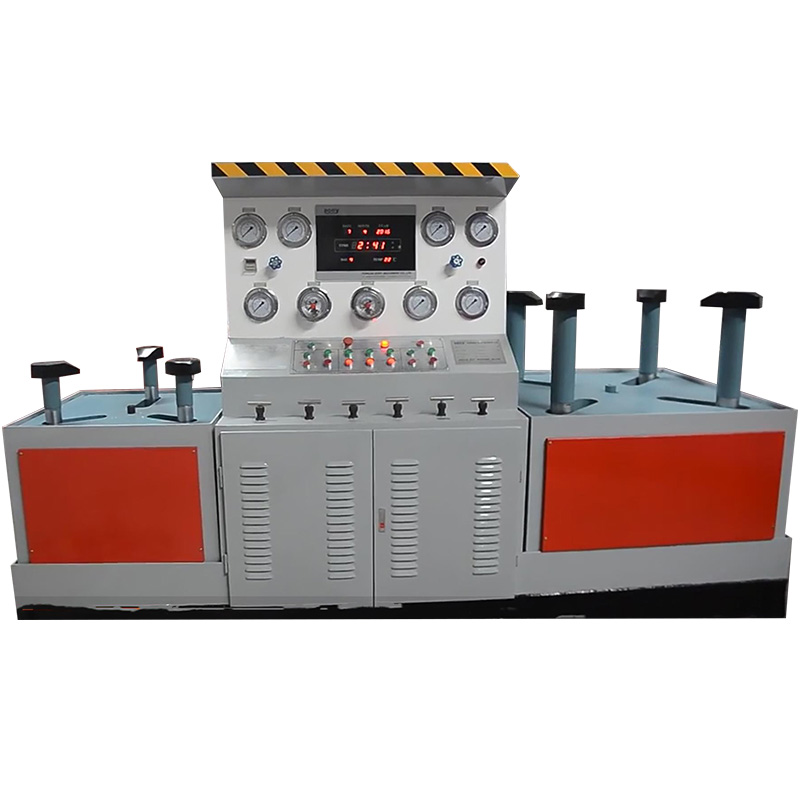

Equipo de prueba de válvula de mariposa hidráulica

Preparación principal de tuberías de agua y gas.

1. Este banco de pruebas está equipado con bombas de agua de media presión de alta y baja presión. La bomba de baja presión es una bomba autocebante de vórtice con un gran flujo de agua a presión. La presión de carga total de la bomba de baja presión es de 0-1,6 MPa. La fuente de energía de la bomba de alta presión es una presión alternativa de 4-7 bar del sistema de presión de aire. El valor de presión de la bomba de alta presión es de 1,6 a 15,0 Mpa. La válvula de mariposa probada alcanza el valor de presión de prueba y tiene una función de parada automática. El tanque de agua del medio de almacenamiento circulante en la parte inferior de la máquina está lleno de agente antioxidante (en polvo) para evitar que la válvula probada y la válvula de retención de la tubería se oxiden y corroan. Este banco de pruebas es el equipo más ideal para la conservación del agua y la protección del medio ambiente.

2. Los lados izquierdo y derecho de las tuberías de agua y gas están diseñados con entrada y alivio de presión unidireccional, y se emite una alarma sonora y luminosa cuando expira el tiempo de mantenimiento de la presión de diseño.

VIII. Configuración del producto

1. Bomba de agua de alta presión: Shenzhen Jiali Tire Hydraulic Co., Ltd. (bomba de refuerzo de líquido impulsada por gas);

2. Bomba de agua de baja presión: Zhejiang Aolong Technology Development Co., Ltd;

3. Electrodomésticos: Delixi, Chint;

4. Manómetro: manómetro a prueba de golpes del Grupo China Rielda;

5. Sellos: la junta tórica se importa de Taiwán y los sellos de cilindro se importan de Steffel TPU de Taiwán;

6. Componentes hidráulicos: Shanghai Huadao Hydraulic Co., Ltd./Ningbo Youkun;

7. Motor de la bomba de aceite: China Dasu Motor Co., Ltd;

8. Bomba de aceite hidráulico: Xianju Hongtai Pump Co., Ltd;

9. El vástago del pistón está hecho de material 40Cr y templado y revenido. La dureza es HRC28~32 y la superficie está cromada;

10. Material del cilindro hidráulico: procesamiento de tubos de acero sin costura Q35;

11. Válvula de control de tubería de agua: válvula de aguja de sellado suave;

12. Bloqueo de colectores hidráulicos, tratamiento de decapado y descontaminación;

13. Tratamiento de limpieza y descontaminación con ácido de tuberías hidráulicas y de agua;
