Equipo de prueba de válvulas de alivio en línea Banco de pruebas de válvulas de seguridad en línea
Vistas:0 Autor:Editor del sitio Hora de publicación: 2022-12-08 Origen:Sitio
Equipo de prueba de válvulas de alivio en línea Banco de pruebas de válvulas de seguridad en línea
Aplicación del producto:

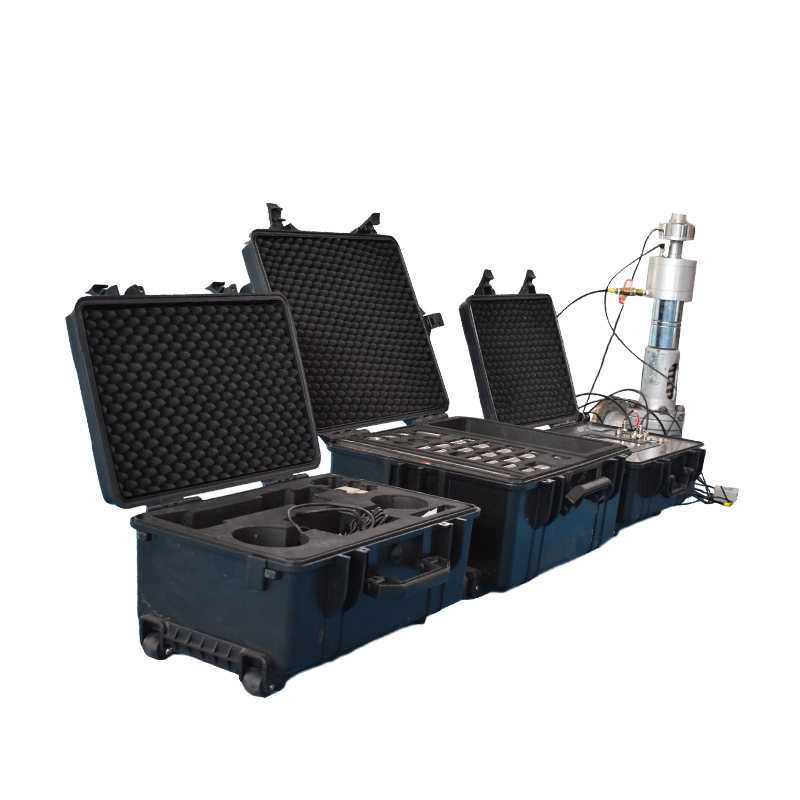

El calibrador en línea de válvulas de seguridad OD-DL-S es un dispositivo portátil de calibración en línea de válvulas de seguridad desarrollado independientemente por nuestra empresa. para energía eléctrica, industria química, metalurgia e instituciones de inspección profesional. Se reúnen todas las ventajas de este producto, como una estructura cómoda y estable. Es adecuado para la detección en línea de la presión de apertura de varias válvulas de seguridad de tipo resorte y válvulas de alivio de presión en calderas, recipientes a presión y tuberías a presión. Es el primero en crear dos tipos de modos de procesamiento central y adquisición de datos de 'estado frío' y 'estado caliente', que es el único producto en China que puede utilizar con precisión los dos métodos de detección. Puede detectar la presión de varias alturas de apertura del carrete de la válvula de seguridad para detectar la linealidad del resorte. El producto es rápido, sensible, seguro y preciso. En la actualidad, es uno de los productos más rentables de China.
Parámetros de rendimiento:
1. Modo de detección manual conveniente: control PLC, presurización manual de la bomba, operación inteligente y rápida
2. Modo de doble apertura de rendimiento completo: apertura por desplazamiento en frío en línea y apertura por punto de característica caliente
3. Modo de visualización digital de parámetros completos: visualización y monitoreo en tiempo real del desplazamiento del disco de la válvula y la fuerza de elevación, y generación automática de resultados de medición.
4. Modo de conexión: conexión en serie directa (sin marco)
5. Rango de fuerza de elevación: 0-10t
6. Ámbito de aplicación (DN 15-dn600) válvula de seguridad con resorte de acción directa, válvula de seguridad pulsante, válvula de seguridad piloto, válvula de seguridad con dispositivo auxiliar de potencia
7. Rango controlable de la altura de apertura del núcleo de la válvula: la altura de apertura se puede controlar como 0,0 mm (microapertura) - 5 mm (apertura total)
8. Función de retorno: retorno automático
9. Configuración central: bomba hidráulica importada, sensor de desplazamiento, Alemania; El sistema PLC cuenta con el respaldo de la empresa alemana Siemens.
10. Temperatura ambiente de trabajo: - 20 ℃ - 60 ℃
11. Error del instrumento: ≤± 1%
Modelo: OD-DS-L
No
Nombre
Número
Unidad
Notas
1
caja de control electrónico
1
unidad
2
cilindro de aceite 5T
1
unidad
Incluye sensor de desplazamiento
3
cilindro de aceite 10T
1
unidad
Incluye sensor de desplazamiento
4
Sensor de pesaje 1T
1
Colocar
5
Sensor de pesaje 2T
1
Colocar
6
Sensor de pesaje 5T
1
Colocar
7
Sensor de pesaje 10T
1
Colocar
8
Transmisor de celda de carga 1T
1
Colocar
9
Transmisor de celda de carga 2T
1
Colocar
10
Transmisor de celda de carga 5T
1
Colocar
11
Transmisor de celda de carga 10T
1
Colocar
12
bomba manual
1
unidad
13
Soporte del cilindro de aceite
1
Colocar
14
Bloque amortiguador superior 5T del cilindro de aceite
1
pedazo
15
Bloque amortiguador superior 10T del cilindro de aceite
1
pedazo
16
Tirante M12
1
pedazo
17
Tirante M24
1
pedazo
18
Tuerca giratoria M12
1
pedazo
19
Tuerca giratoria M24
1
pedazo
20
Arandela
1
pedazo
50-26-15
21
Arandela
1
pedazo
50-13-10
22
Articulación de tirante serie M12.
1
pedazo
M12-M8
23
Articulación de tirante serie M12.
1
pedazo
M12-M10
24
Articulación de tirante serie M12.
1
pedazo
M12-M12
25
Articulación de tirante serie M12.
1
pedazo
M12-M14
26
Articulación de tirante serie M12.
1
pedazo
M12-M16
27
Articulación de tirante serie M12.
1
pedazo
M12-M18
28
Articulación de tirante serie M12.
1
pedazo
M12-M20
29
Articulación de tirante serie M24.
1
pedazo
M24-(39,8-6 55 °)
30
Articulación de tirante serie M24.
1
pedazo
M24-M30*4
31
Articulación de tirante serie M24.
1
pedazo
M24-M27*3
32
Articulación de tirante serie M24.
1
pedazo
M24-M26.5*3
33
Articulación de tirante serie M24.
1
pedazo
M24-(29,3-11 55 °)
34
Articulación de tirante serie M24.
1
pedazo
M24-(28,5-12 55 °)
35
Articulación de tirante serie M24.
1
pedazo
M24-(22-14 55 °)
36
Articulación de tirante serie M24.
1
pedazo
M24-(24,2-8 55 °)
37
Articulación de tirante serie M24.
1
pedazo
M24-(31,2-7 55 °)
38
Útiles de conexión de válvula de seguridad de varilla lisa
