Máquina de procesamiento de barras colectoras CNC HD-503SK
Vistas:0 Autor:Editor del sitio Hora de publicación: 2022-12-10 Origen:Sitio
I. Introducción
La máquina procesadora de barras colectoras CNC tiene tres unidades: punzonado, cizallado y doblado. Es fácil ajustar cada unidad para acortar el tiempo de procesamiento y mejorar la eficiencia de producción. La unidad de doblado utiliza el sistema de control PLC importado, que tiene un sistema estable y alta precisión. Se utiliza para procesar barras colectoras de cobre y aluminio con diferentes especificaciones. Mediante la unidad de operación relativa, puede realizar fácil y rápidamente todo tipo de procesamiento de barras colectoras de cobre y aluminio, como corte, punzonado (agujero circular y oblongo), doblado plano/horizontal, doblado vertical y moleteado. Cambie diferentes moldes para realizar procesamientos especiales en barras de cobre, como prensa plana, estampado, proceso de conector de cable, y puede realizar cortes, trituración plana, empuje y doblado.
II.Introducción de equipos
No.
Nombre y parámetros
Descripción

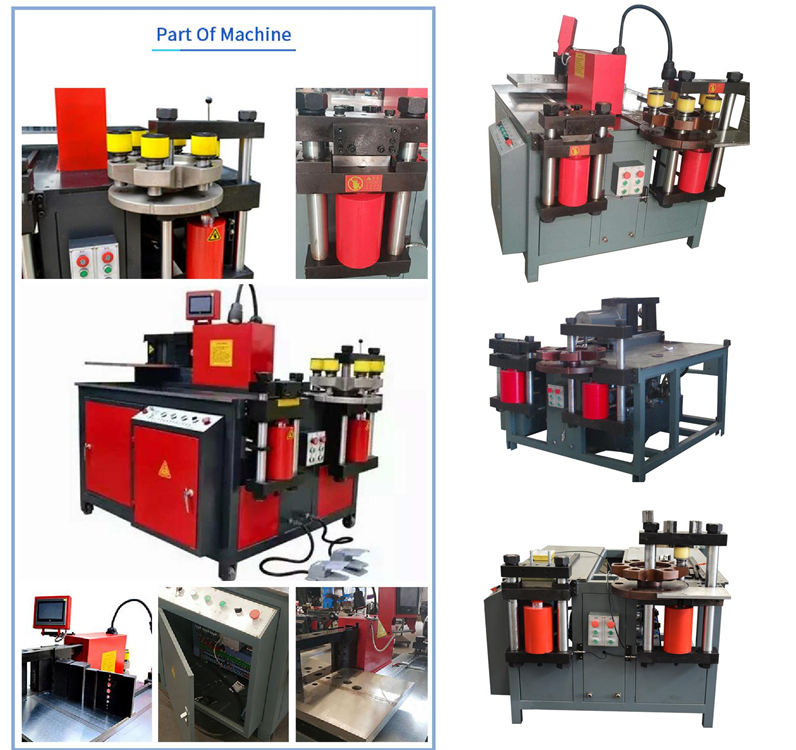

Imagen
Características principales
1
HD- 503SK
Tratamiento
Máquina de barras colectoras CNC
² La unidad de corte utiliza un corte afilado, la interfaz de incisión es plana, sin caídas ni rebabas ni desperdicios, con una forma hermosa.
² La unidad de punzonado utiliza una plantilla unida de seis modos en forma de diente para garantizar que el molde superior y el molde inferior estén absolutamente en el centro, mejorar la concentricidad del molde y prolongar la vida útil.
² La placa giratoria tiene forma de diente con buena vista y alta resistencia. No es necesario cambiar los moldes con frecuencia, la intensidad de mano de obra se reduce considerablemente. Es fácil y rápido de usar.
² La eficiencia de producción es obviamente mayor que la tradicional.
² La unidad de doblado utiliza una mesa de trabajo de un solo piso, que puede garantizar que tres posiciones de trabajo puedan realizar sus operaciones al mismo tiempo.
Yo sin molestar a los demás.
² Al cambiar diferentes moldes, puede realizar curvaturas planas y verticales. El CNC controla el ángulo de plegado mediante un sistema de control PLC importado. Ingrese el espesor de la barra colectora y un ángulo en una pantalla táctil del CNC, o ingrese una altura y una longitud lateral para obtener el resultado que necesita, como el plegado en Z. La precisión de flexión es ± 1, precisión de repetición ± 1, precisión de repetición ± 0,3.
² El usuario puede ingresar datos de procesamiento por adelantado, y el sistema realizará el proceso de acuerdo con los datos ingresados. Los datos de campo pueden introducirse en el sistema en cualquier momento y paginarse para su uso repetido.
² La máquina tiene cuatro ruedas, por lo que es fácil de mover a todas partes. Hay dos modos de operación, botón manual e interruptor de pie, que es fácil de operar y usar para el trabajador.
² Según los requisitos del usuario, puede realizar todo tipo de
Procesamiento de formas especiales con diferentes moldes o piezas de equipamiento.
2
Modelo
HD- 503SK
Máximo. Espesor de corte/Máx. ancho compartido
16mm/260mm
Doblado horizontal Máx. espesor/ancho
16mm/260mm
Flexión vertical Máx. espesor/ancho
10mm/100mm
Dimensiones (mm)
1900 mm × 1600 mm × 1500 mm
Peso de la máquina
1750KG
Tamaño de la mesa de trabajo
1600 mm × 1400 mm
Diámetro de punzonado
Φ≈Φ4.330
Motor
5.5kilovatios ×3
bomba de engranajes
De Taiwán
Válvula magnética
marca china
Válvula de alivio
marca china
Relé
Shangai Schneider
contactor
Shangai Schneider
SOCIEDAD ANÓNIMA
Panasonic
Moldes de punzonado
Modelo estándar con 8 juegos de moldes. ( Φ 7、Φ 9、Φ 11、Φ 13、Φ 17、Φ 13x18 、Φ 11x15 Φ 17x21) O se puede personalizar según la información del cliente
Moldes curvadores Honrizental
Estándar 3 juegos de moldes (R3、R5、R10)
Moldes de curvado vertical
1 Juegos de moldes (R80,R50 , solo se puede elegir un juego de moldes )
moldes de estampado
1 juego
Cajas de madera
Exportación de cajas de madera para fumigación estándar.
III. Otros:
1. Plazo de entrega: FOB Qingdao, por barco 2. Plazo de entrega: 25 días hábiles 3. Condiciones de pago: T/T (30% para pagar por T/T como pago inicial, el resto 70% se paga por T/T antes de la entrega). 4. Instalación/Operación/Servicio/Manual: En inglés 5. Equipo de instalación: Servicio de puesta en marcha proporcionado por 4-7 días. El cliente corre con los boletos de avión ida y vuelta del técnico, alojamiento y salario diario USD80.) 6. Garantía: Un año a partir de la fecha de finalización de la puesta en servicio. 7. Inspección previa al envío: el proveedor debe realizar una prueba de funcionamiento de toda la línea en la fábrica del proveedor antes del envío.
