Máquina de procesamiento de barras colectoras CNC

Esta máquina de procesamiento de barras colectoras CNC de la serie tiene tres unidades: punzonado, corte y doblado. Es fácil ajustar cada unidad para acortar el tiempo de procesamiento y mejorar la eficiencia de producción. La unidad de doblado utiliza el sistema de control PLC importado.
La máquina de procesamiento de barras colectoras CNC tiene tres unidades: punzonado, corte y doblado. Es fácil ajustar cada unidad para acortar el tiempo de procesamiento y mejorar la eficiencia de la producción. La unidad de doblado utiliza el sistema de control PLC importado, que tiene un sistema estable y de alta precisión.

Esta máquina de procesamiento de barras colectoras CNC de serie tiene tres unidades: punzonado , cizallamiento y flexión. Es fácil ajustar cada unidad para acortar el tiempo de procesamiento y mejorar la eficiencia de producción. La unidad de doblado utiliza el Sistema de control PLC importado.

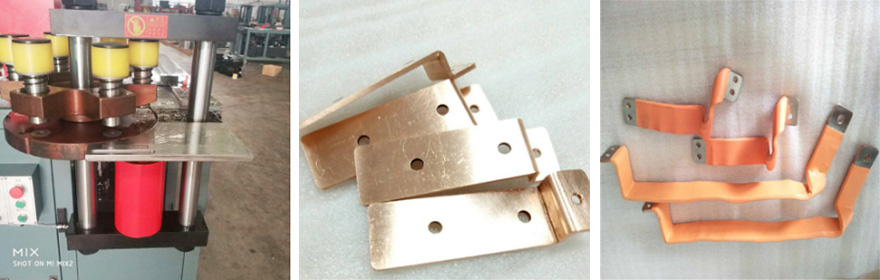

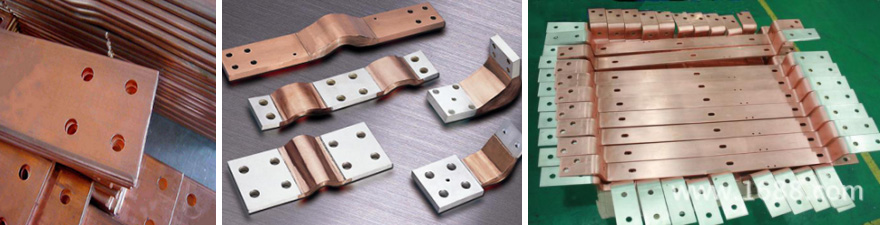

La máquina de procesamiento de barras colectoras CNC tiene tres unidades: punzonado, corte y flexión Es fácil ajustar cada unidad para acortar el tiempo de procesamiento y Mejorar la eficiencia de la producción. La unidad de plegado utiliza el PLC importado. Sistema de control, que tiene un sistema estable y de alta precisión. Es usado para procesa barras colectoras de cobre y aluminio en diferentes especificaciones. Por pariente unidad de operación si puede hacer fácil y rápidamente todo tipo de procesamiento de cobre y barra colectora de aluminio, como corte, punzonado (orificio circular y orificio oblongo), flexión plana / honriza, flexión vertical y moleteado. Cambiar diferentes moldes para hacer un procesamiento especial a la barra de cobre, como prensa plana, estampado, cable proceso de conector, y puede hacer corte, aplastamiento plano, empujar y doblar.

Características principales:

* La unidad de corte utiliza un corte agudo, la interfaz de incisión es plana, no caída y rebabas y desperdicio, hermosa forma.

* La unidad de perforación utiliza una plantilla unida de seis modos en forma de diente para hacer Asegúrese de que el molde superior y el molde inferior estén absolutamente en el centro, mejore el moldear la concentricidad y alargar la vida laboral.

* La placa giratoria tiene forma de diente con buena vista y alta resistencia. No hay necesidad para cambiar con frecuencia los moldes, la intensidad del trabajo se reduce mucho. Es facil y Rápido de usar.

* La eficiencia de producción es obviamente mayor que la tradicional.

La unidad de doblado utiliza una mesa de trabajo de un solo piso, que puede garantizar que tres puestos de trabajo pueden hacer sus operaciones al mismo tiempo sin molestando a los demás.


Espesor máx. (Mm)

12

16

Flexión vertical

Ancho máx. (Mm)

100 (espesor de 10 mm)

120 (espesor de 10 mm)

Ángulo mínimo (grado)

90º

90º

Dimensión

(mm)

1500x1300x1200

1800x1500x1300

Poder

(kw)

3x4kw

3x5.5kw

Peso

(kg)

1250

1750

Precisión CNC

Precisión de flexión (grado)

± 1º

± 1º

Repetir la precisión de flexión (grado)

± 0.3º

± 0.3º

Parámetros técnicos:

Función Articulo HMX-303SK HMX-503SK
Puñetazos Fuerza máx. (KN) 300 500
Rango de diámetro (mm) Φ4.3 ~ Φ25 Φ4.3 ~ Φ34
Espesor máx. (Mm) 12 16
Ancho máx. (Mm) 150 250
Cizallamiento Espesor máx. De corte (mm) 12 16
Ancho máx. De corte (mm) 150 250
Flexión honrosa Fuerza Máx. (Kn) 300 500
Ancho máx. (Mm) 150 250
Espesor máx. (Mm) 12 16
Doblar Ancho máx. (Mm) 100 (espesor de 10 mm) 120 (espesor de 10 mm)
Ángulo mínimo (grado) 90º 90º
Dimensión (mm) 1500x1300x1200 1800x1500x1300
Poder (kw) 3x4kw 3x5.5kw
Peso (kg) 1250 1750
Precisión CNC Precisión de flexión (grado) ± 1º ± 1º
Repetir la precisión de flexión (grado) ± 0.3º ± 0.3º
