Estándares de referencia:.
TSGZF001-2006, GB-T12242-2005, GB-T12241-2005, GB-T12243-2005
Rango de aplicación: aplicable para pruebas de presión de ajuste, presión de retroceso y sellado de válvulas de seguridad con carga directa y operadas por piloto.

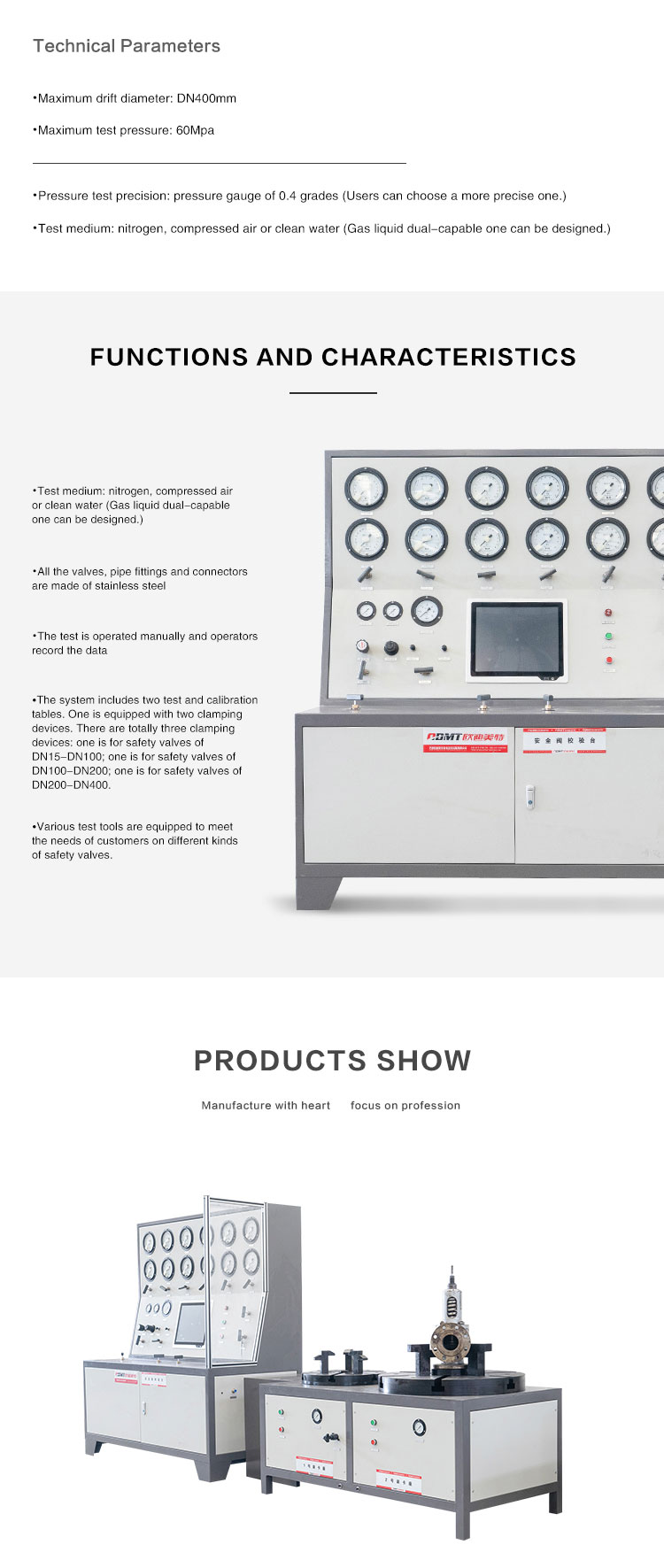

Parámetros técnicos:
•Diámetro máximo de deriva: DN400mm
•Presión máxima de prueba: 60Mpa
•Precisión de la prueba de presión: manómetro de 0,4 grados (los usuarios pueden elegir uno más preciso).
•Medio de prueba: nitrógeno, aire comprimido o agua limpia (se puede diseñar uno con capacidad dual para gas líquido).
Funciones y Características:
•El equipo tiene un principio de diseño avanzado. Utiliza una bomba de refuerzo neumohidráulica como fuente de presión de sujeción y una bomba de refuerzo de gas accionada por aire como fuente de presión de prueba. Está equipado con un cilindro de gas, lo que permite realizar la prueba de forma continua.
•La presión de prueba es ajustable y el proceso de presurización es estable.
•La fuente de presión de sujeción y la fuente de presión de prueba pueden utilizar bombas de refuerzo importadas de Estados Unidos o Alemania, que tienen un amplio rango de presión de salida.
•Todas las válvulas manuales de alta presión, accesorios y conectores para tuberías son importados, lo que garantiza sus niveles de presión, seguridad y confiabilidad. La mayoría de los medios gaseosos y líquidos están disponibles.
MAQ-400/48BA
Funciones y Características:
•Diámetro máximo de deriva: DN400mm
•Presión máxima de prueba: 48Mpa
•Se adopta un dispositivo de sujeción hidráulico de control neumático. La fuerza de sujeción es ajustable. El manómetro equipado muestra la fuerza de sujeción correspondiente y proporciona una tabla de comparación entre la presión y la fuerza de sujeción, lo que facilita a los operadores elegir la fuerza de iluminación adecuada de acuerdo con la presión de calibración de la válvula de seguridad y el diámetro de la deriva.
•Todas las válvulas, accesorios de tubería y conectores están fabricados en acero inoxidable.
•La prueba se opera manualmente y los operadores registran los datos.

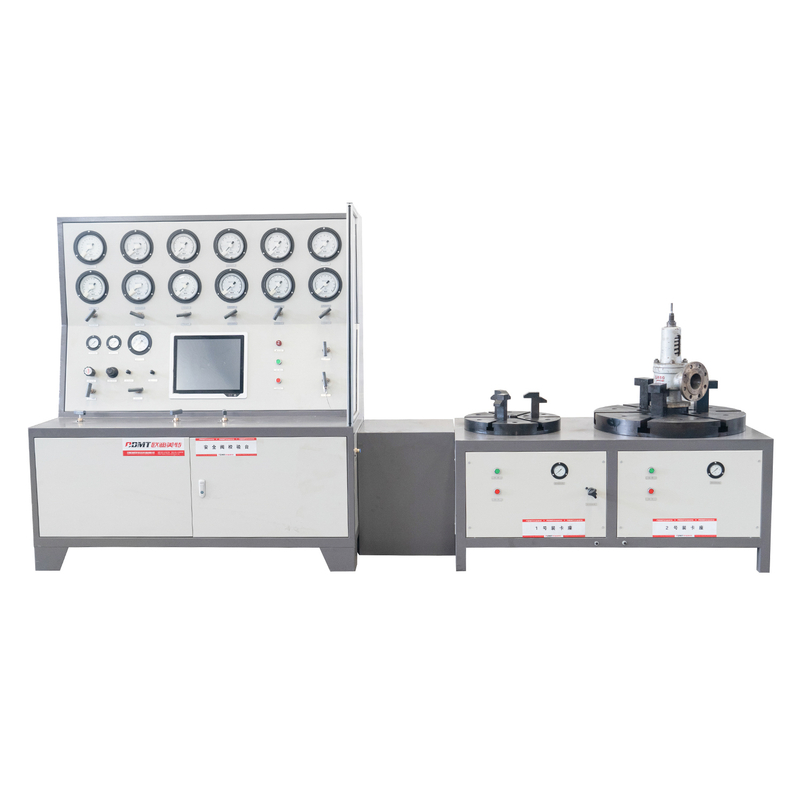

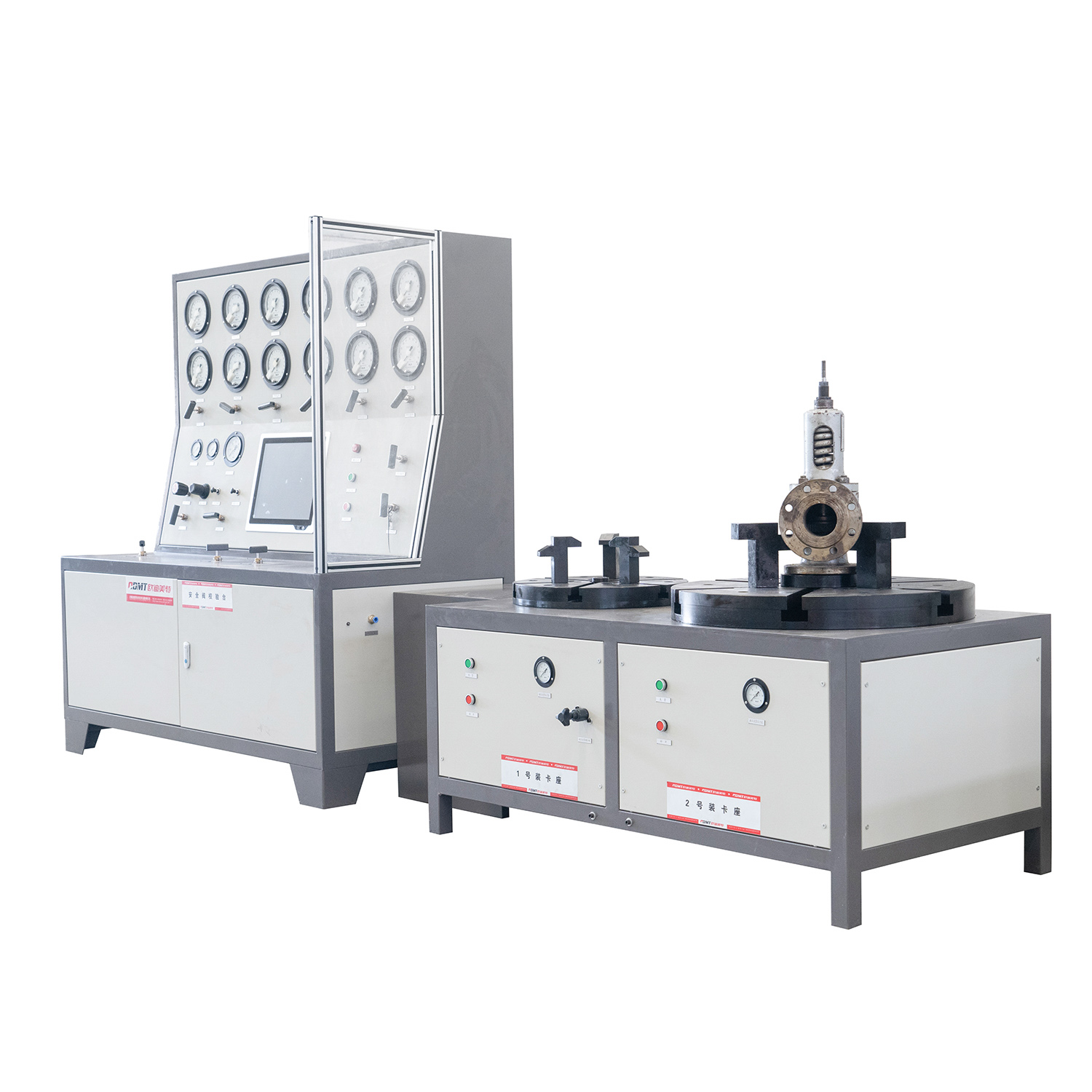

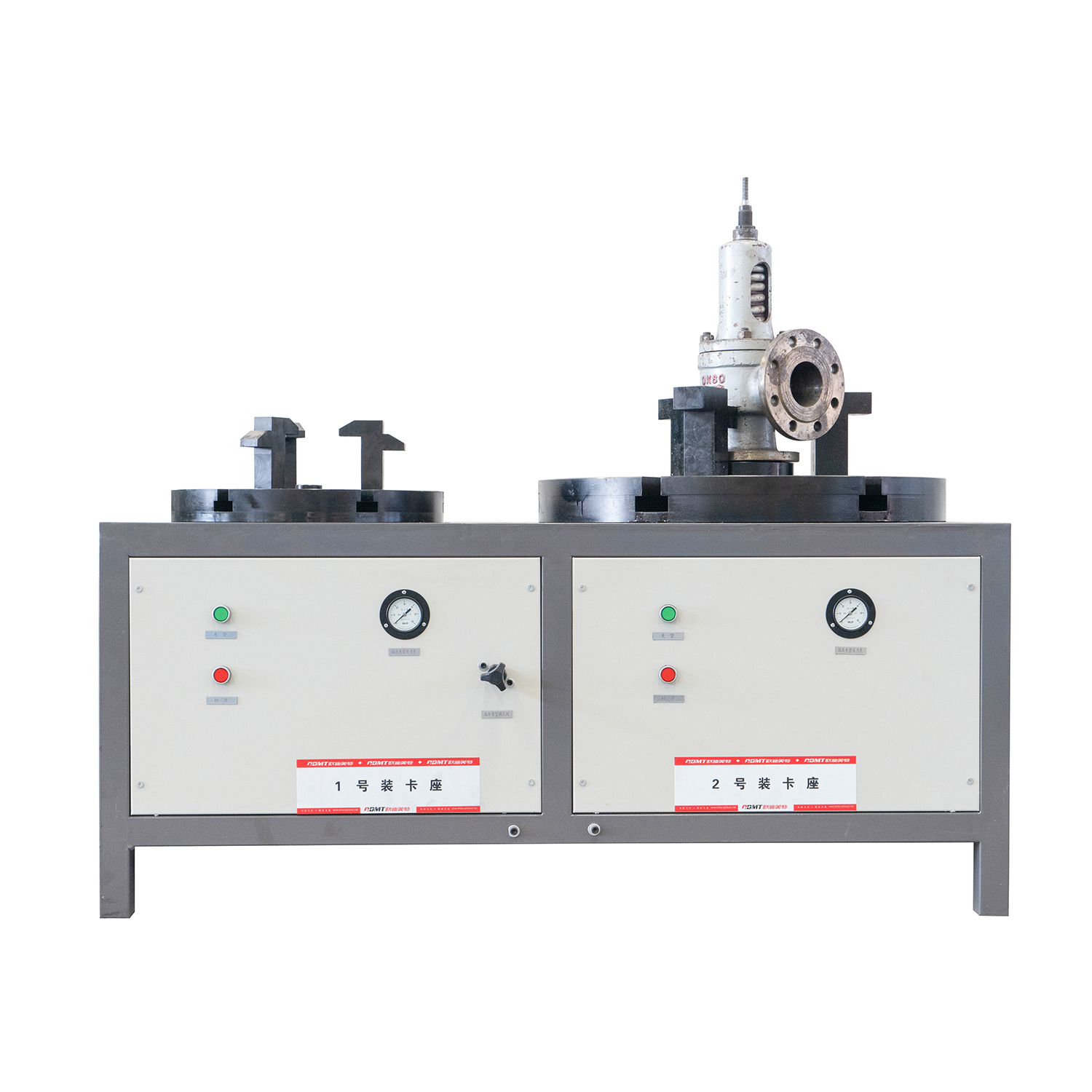

•El sistema incluye dos mesas de prueba y calibración. Uno de ellos está equipado con dos dispositivos de sujeción. Hay en total tres dispositivos de sujeción: uno es para válvulas de seguridad de DN15-DN100; uno es para válvulas de seguridad de DN100-DN200; uno es para válvulas de seguridad de DN200-DN400.
•Se equipan varias herramientas de prueba para satisfacer las necesidades de los clientes en diferentes tipos de válvulas de seguridad.
