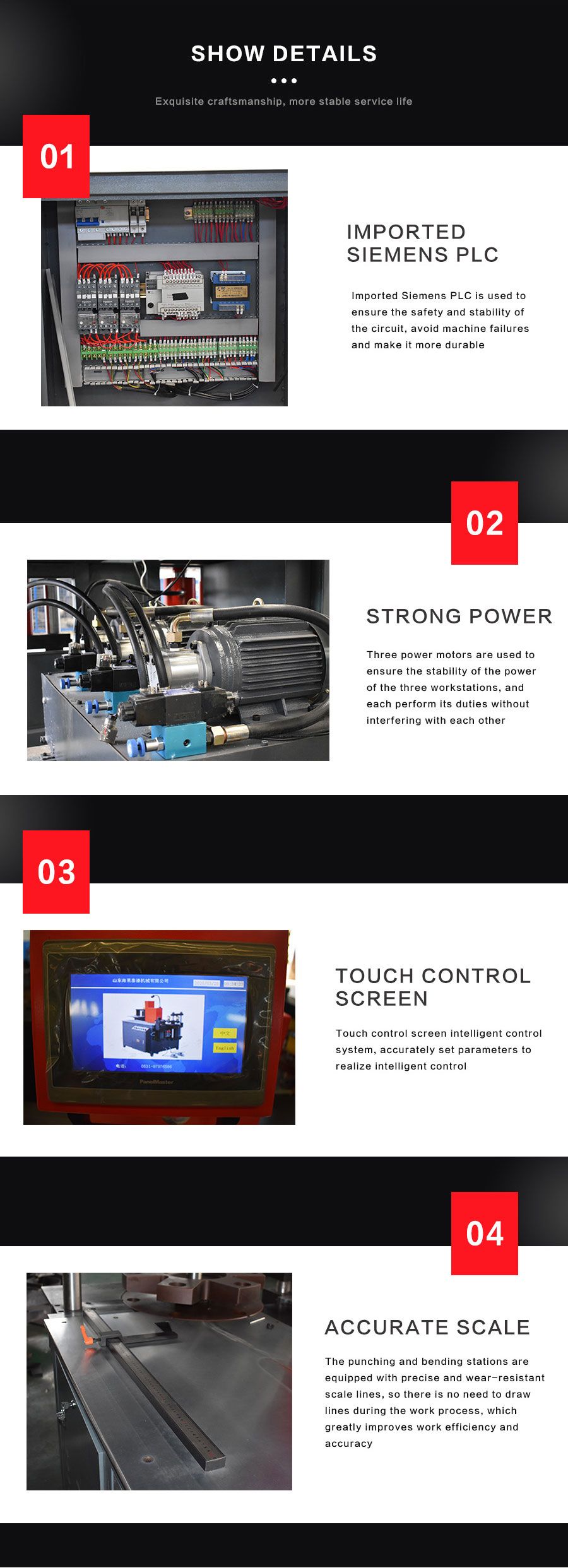

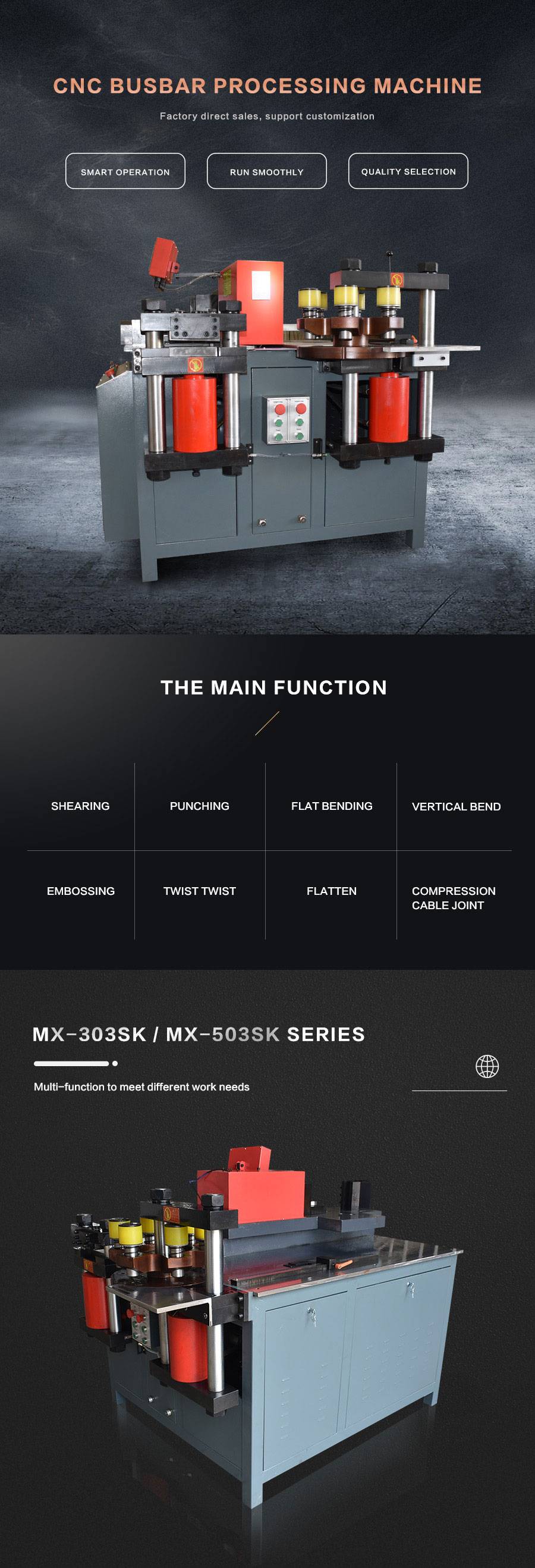

Esta serie de máquinas procesadoras de barras colectoras CNC tiene tres unidades: punzonado, cizallado y doblado. Es fácil ajustar cada unidad para acortar el tiempo de procesamiento y mejorar la eficiencia de la producción. La unidad de doblado utiliza el sistema de control PLC importado.
La máquina procesadora de barras colectoras CNC tiene tres unidades: punzonado, cizallado y doblado. Es fácil ajustar cada unidad para acortar el tiempo de procesamiento y mejorar la eficiencia de producción. La unidad de doblado utiliza el sistema de control PLC importado, que tiene un sistema estable y alta precisión. Se utiliza para procesar barras colectoras de cobre y aluminio con diferentes especificaciones. Mediante la unidad de operación relativa, puede realizar fácil y rápidamente todo tipo de procesamiento de barras colectoras de cobre y aluminio, como corte, punzonado (agujero circular y oblongo), doblado plano/horizontal, doblado vertical y moleteado. Cambie diferentes moldes para realizar procesamientos especiales en barras de cobre, como prensa plana, estampado, proceso de conector de cable, y puede realizar cortes, trituración plana, empuje y doblado.
Máquina de procesamiento de barras colectoras CNC Características principales:
* La unidad de corte utiliza un corte afilado, la interfaz de incisión es plana, sin caídas ni rebabas ni desperdicios, con una forma hermosa.
* La unidad de punzonado utiliza una plantilla unida de seis modos en forma de diente para garantizar que el molde superior y el molde inferior estén absolutamente en el centro, mejorar la concentricidad del molde y prolongar la vida útil.
* La placa giratoria tiene forma de diente con buena vista y alta resistencia. No es necesario cambiar los moldes con frecuencia, la intensidad de mano de obra se reduce considerablemente. Es fácil y rápido de usar.
* La eficiencia de producción es obviamente mayor que la tradicional.
La unidad de doblado utiliza una mesa de trabajo de un solo piso, lo que puede garantizar que tres posiciones de trabajo puedan realizar sus operaciones al mismo tiempo sin molestar a las demás.
| Espesor máx. (mm) | 12 | 16 |
Doblado vertical | Ancho máx. (mm) | 100 (10 mm de espesor) | 120 (10 mm de espesor) |
Ángulo mínimo (grados) | 90º | 90º |
Dimensión | (mm) | 1500x1300x1200 | 1800x1500x1300 |
Fuerza | (kilovatios) | 3x4kw | 3x5.5kw |
Peso | (kg) | 1250 | 1750 |
Precisión CNC | Precisión de flexión (grados) | ±1º | ±1º |
Precisión de flexión repetida (grados) | ±0,3º | ±0,3º |

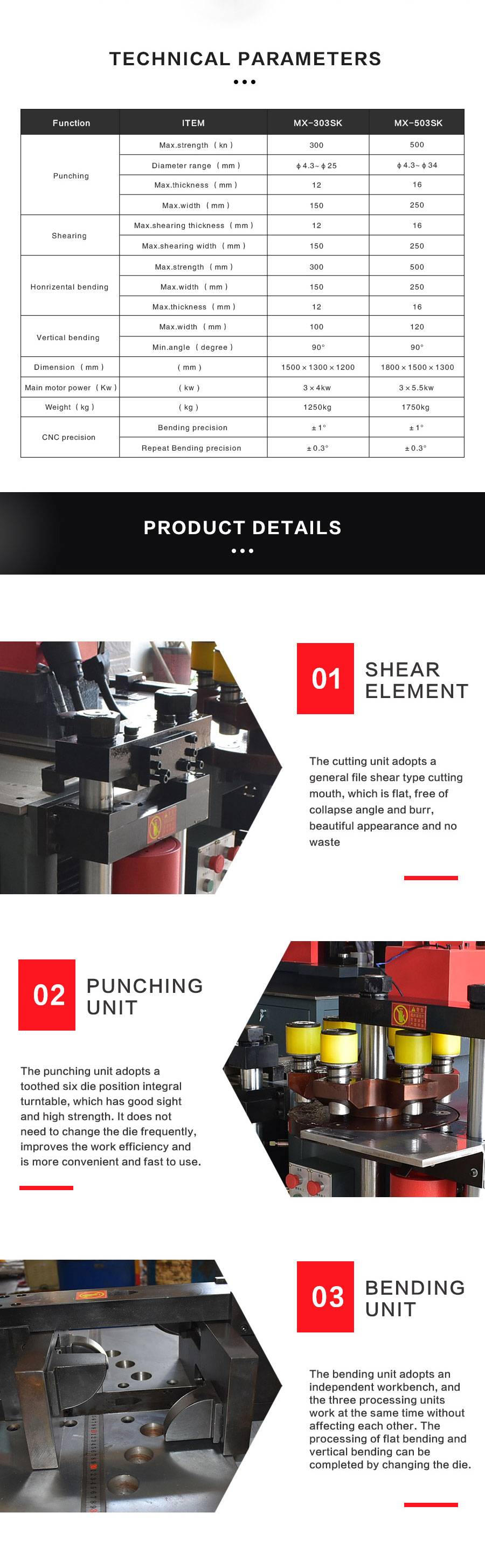

Parámetros técnicos de la máquina de procesamiento de barras colectoras CNC :
| Función | Artículo | HMX-303SK | HMX-503SK |
| Puñetazos | Fuerza máxima (KN) | 300 | 500 |
| Rango de diámetro (mm) | Φ4.3~Φ25 | Φ4.3~Φ34 |
| Espesor máx. (mm) | 12 | 16 |
| Ancho máx. (mm) | 150 | 250 |
| Cizallamiento | Espesor máximo de corte (mm) | 12 | 16 |
| Ancho máximo de corte (mm) | 150 | 250 |
| flexión horizontal | Fuerza máxima (Kn) | 300 | 500 |
| Ancho máx. (mm) | 150 | 250 |
| Espesor máx. (mm) | 12 | 16 |
| Doblar | Ancho máx. (mm) | 100 (10 mm de espesor) | 120 (10 mm de espesor) |
| Ángulo mínimo (grados) | 90º | 90º |
| Dimensión | (mm) | 1500x1300x1200 | 1800x1500x1300 |
| Fuerza | (kilovatios) | 3x4kw | 3x5.5kw |
| Peso | (kg) | 1250 | 1750 |
| Precisión CNC | Precisión de flexión (grados) | ±1º | ±1º |
| Precisión de flexión repetida (grados) | ±0,3º | ±0,3º |
Somos fabricantes de máquinas de procesamiento de barras colectoras CNC . Si desea comprar una máquina de procesamiento de barras colectoras CNC, contáctenos.
