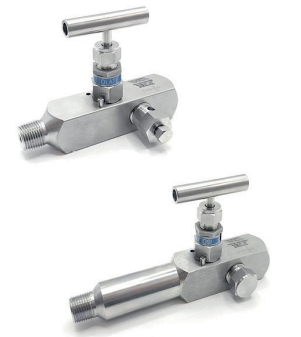

Características
• Presión de Trabajo (Acero Inoxidable):
• La serie YJGV puede alcanzar 414 bar (6000 psig)
• La serie YJGVH puede alcanzar 690 bar (10000 psig)
• Temperatura de Trabajo:
• Embalaje de PTFE: -54°C a 232°C (-65°F a 450°F)
• Empaque de grafito: -54°C a 649°C (-65°F a 1200°F)
• La válvula tiene función de sellado posterior en posición completamente abierta
• Las roscas del vástago de la válvula están laminadas y tienen un buen rendimiento mecánico.
• El embalaje se puede ajustar externamente
• La grasa lubricante en las roscas superiores del vástago de la válvula está aislada del medio del sistema.
• El vástago de la válvula inferior no giratorio, el vástago de la válvula inferior de las series YJGV y YJGVH tiene un diseño cónico
• Mangos de varios colores disponibles
• La tapa de la válvula está equipada con tornillos antiaflojamiento.
• Se prueba el sellado de todas las válvulas de manómetro a la presión de trabajo nominal antes de salir de fábrica.

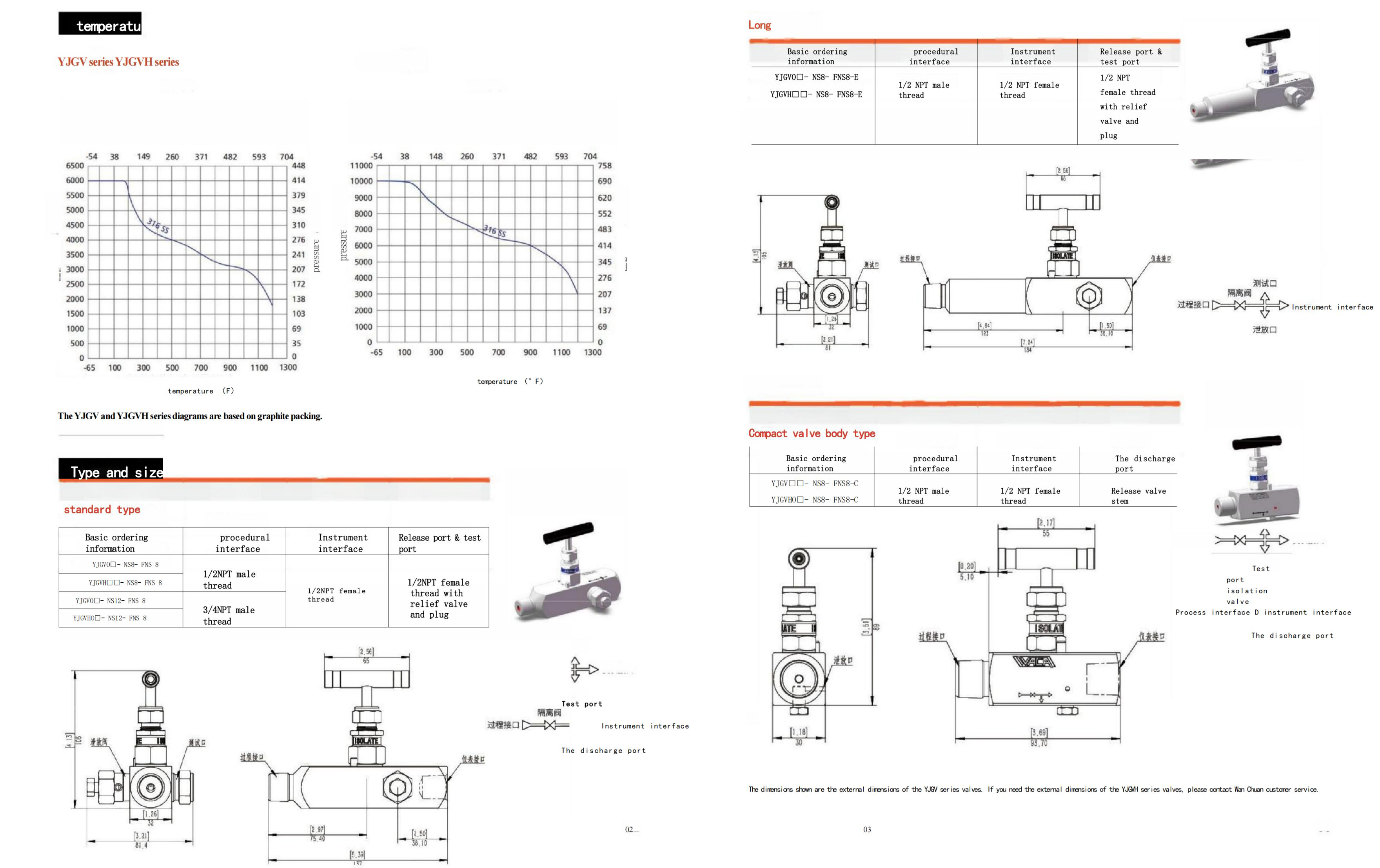

Estructura y Materiales
| No. | Componente | Grado del material/estándar ASTM |
| 1 | Manejar | Aleación de aluminio |
| 2 | Tornillo de fijación | Acero inoxidable 304 |
| 3 | Cubierta de embalaje | Acero inoxidable 304/A479 |
| 4 | Vástago de válvula superior | Acero inoxidable 316/A479 |
| 5 | Tuerca de bloqueo | Acero inoxidable |
| 6 | Tapa de válvula | Acero inoxidable 316/A479 |
| 7 | Anillo de empaquetadura | Acero inoxidable 316/A479 |
| 8 | Embalaje | PTFE o grafito |
| 9 | Vástago de válvula | Acero inoxidable |
| 10 | Vástago de válvula inferior | Acero inoxidable 316 endurecido/A479. |
| 11 | Cuerpo de válvula | Acero inoxidable 316/A479 o Acero inoxidable 316/A182 |
| 12 | Lubricante | A base de disulfuro de molibdeno |
