1. Módulo de estación de preparación
El módulo de la estación de preparación incluye un enfriador de agua, un tanque de agua fría, un tanque de enfriamiento, una bomba de refuerzo de gas-líquido específica para CO2, etc. La función principal de la estación de preparación es licuar el CO2 en el cilindro de gas y garantizar que el CO2 sea líquido a baja temperatura. Luego es presurizado por una bomba de refuerzo.
El equipo cubre un área de aproximadamente 2,4*2,1*1,75 metros
Potencia del equipo: 10KW
Consumo de gas: 1m3/minuto de aire comprimido.
Resistencia a la presión de diseño: 12MPa antes de la bomba de refuerzo y 45MPa después de la bomba de refuerzo.

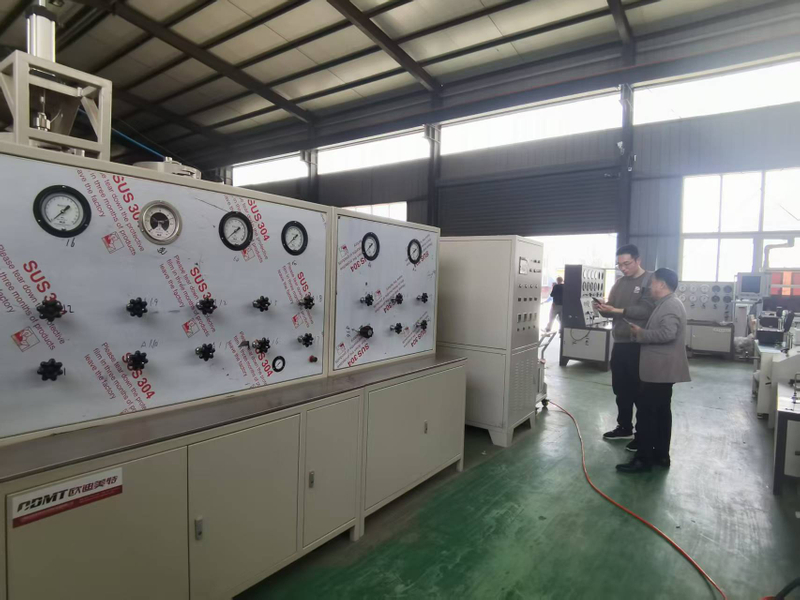

2. Módulo de extracción y separación
El módulo de extracción y separación incluye reactor de extracción, tanque de separación, tanque de agua de calefacción, caja de operación del equipo, válvula de control, manómetro, etc. La función principal del módulo de extracción y separación es calentar CO2 a un estado supercrítico y presurizarlo. Las materias primas se extraen mediante inmersión prolongada en CO2 supercrítico en el reactor. El CO2 extraído ingresa al tanque de separación y la esencia extraída se separa del CO2 mediante cambios de presión y temperatura. De esta forma se completa la extracción de las materias primas.
El equipo cubre un área de aproximadamente: 3,6 (2,8 equipos + 0,8 escalera) * 1,75 * 3 metros
(4 metros cuando se toma el cañón) Potencia del equipo: 38KW
Consumo de gas: 1,5m3/minuto de aire comprimido.
La resistencia a la presión de diseño del reactor: 45MPa.
La resistencia a la presión de diseño del tanque de separación: 32MPa.
3. Módulo de gabinete de control eléctrico
Módulo de gabinete de control eléctrico, control general de temperatura del equipo, integración de recolección de presión y control total del interruptor de encendido.
Control de arranque y parada de la bomba de refuerzo, etc. El gabinete de control eléctrico es la fuente de alimentación principal para el equipo y el gabinete de control eléctrico está dividido en el módulo de la estación de preparación.
y el módulo de extracción y separación.
El equipo cubre un área de aproximadamente: 0,8*1,25*1,85 metros
Fuente de alimentación del gabinete de control eléctrico: 52KW
Consumo de gas: No hay consumo de gas en el armario de control eléctrico.
El consumo máximo total de energía del equipo es de 52 KW y el consumo máximo total de aire comprimido es de 2,5 m3/minuto.
La presión máxima de funcionamiento del equipo es de 42MPa y el medio de extracción CO2 lo proporciona el cliente.
