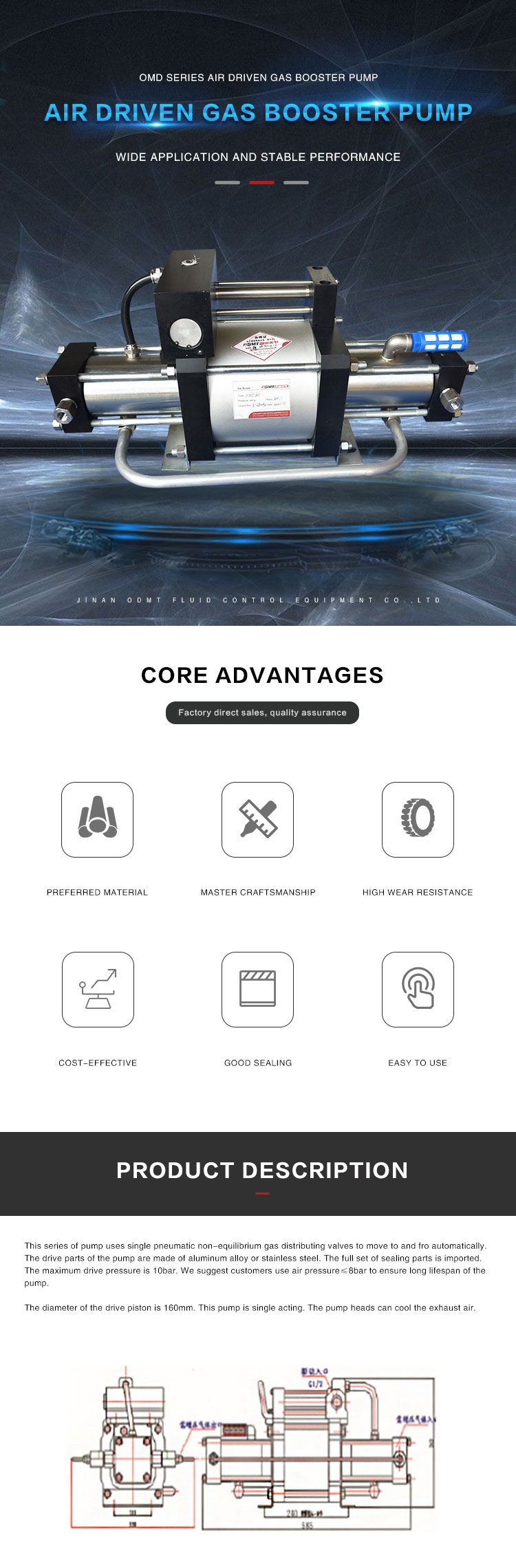

Esta serie de bombas tiene una sola etapa. Para alcanzar la presión necesaria, el gas de entrada debe presurizarse con cierta antelación. La presión de preadición es diferente según la presión máxima necesaria. La presión máxima puede ser de hasta 80Mpa. La forma inversa de la serie OMD es la misma que la de la serie OMA, pero la serie OMD tiene cabezales de bomba dobles, que están diseñados en base a la serie OMA. La bomba está fabricada en aleación de aluminio y acero inoxidable. El diámetro de su pistón impulsor es de 160 mm, presión del gas impulsor ≤ 8 bar. Ambos cabezales de bomba pueden enfriar los gases de escape. Las tuberías que conectan las dos entradas y las dos salidas se completarán según los requisitos de los clientes antes de salir de fábrica.

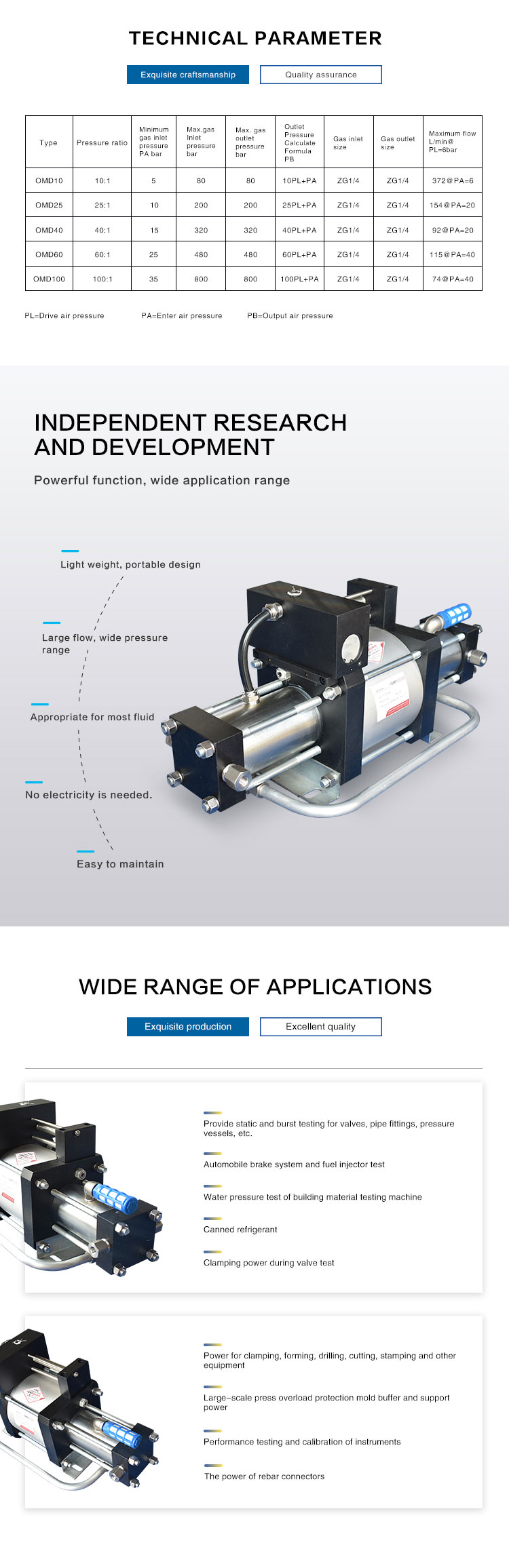

| Tipo | Relación de presión | Mín. de gas
Presión de entrada
PA (bar) | Máx. de gas
Presión de entrada
PA (bar) | Máx. permitida
Presión de salida
PB (bar) | Presión de salida
Calcular
fórmula PB | Entrada de gas | Salida de gases | Máx. Caudal Ln/min
@PL=6bar |
| OMD10 | 10:1 | 5 barras | 80 barras | 80 barras | 10PL+PA | ZG1/4 | ZG1/4 | 372@PA=6 |
| OMD25 | 25:1 | 10bar | 200bar | 200bar | 25PL+PA | ZG1/4 | ZG1/4 | 154@PA=20 |
| OMD40 | 40:1 | 15bar | 320bar | 320bar | 40PL+PA | ZG1/4 | ZG1/4 | 92@PA=20 |
| OMD60 | 60:1 | 25bar | 480bar | 480bar | 60PL+PA | ZG1/4 | ZG1/4 | 115@PA=40 |
| OMD100 | 100:1 | 35bar | 800bar | 800bar | 100PL+PA | ZG1/4 | ZG1/4 | 74@PA=40 |
PL=presión de accionamiento PA=presión de gas de entrada PB=presión de gas de salida
