Introducción del producto

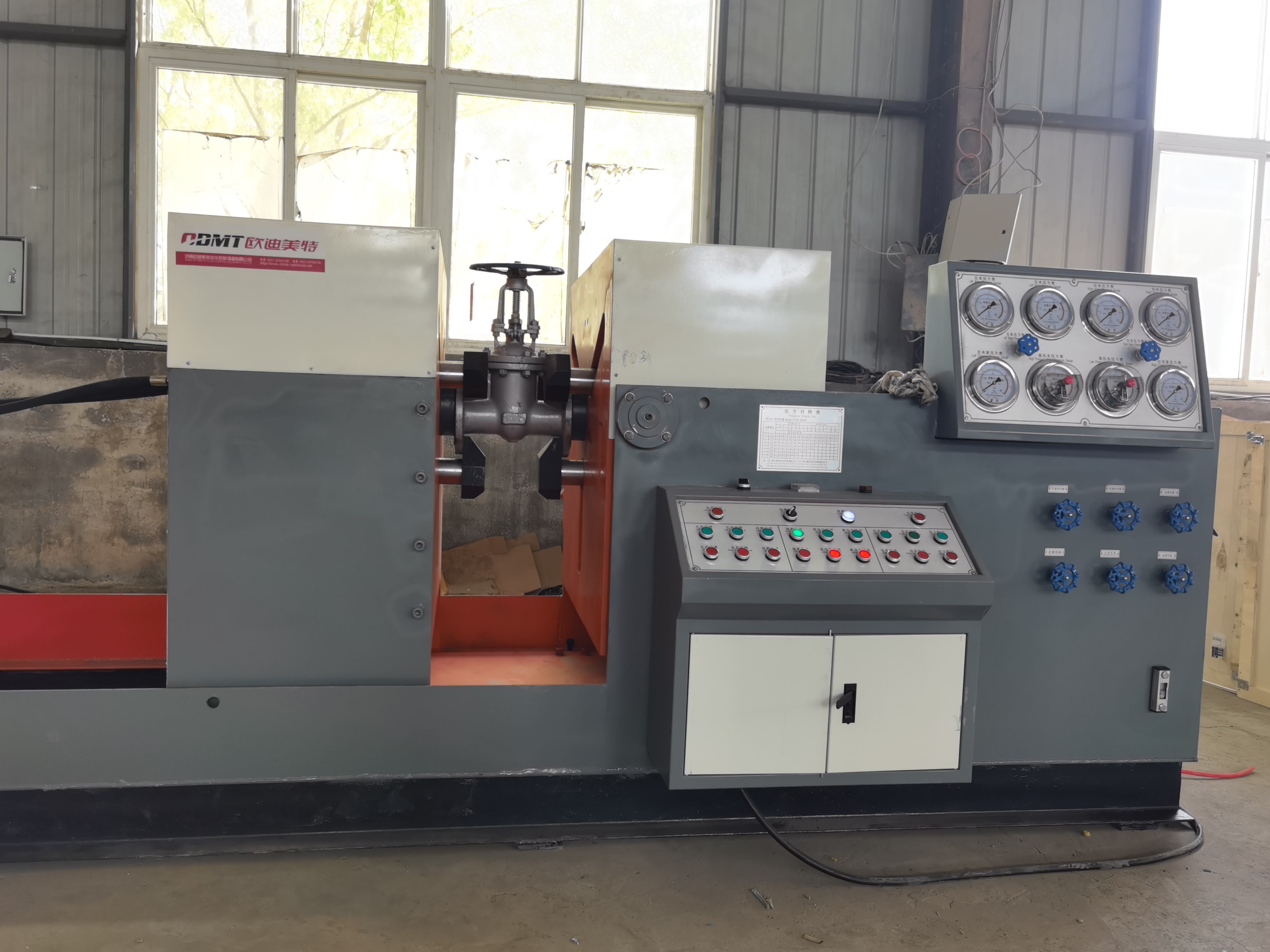

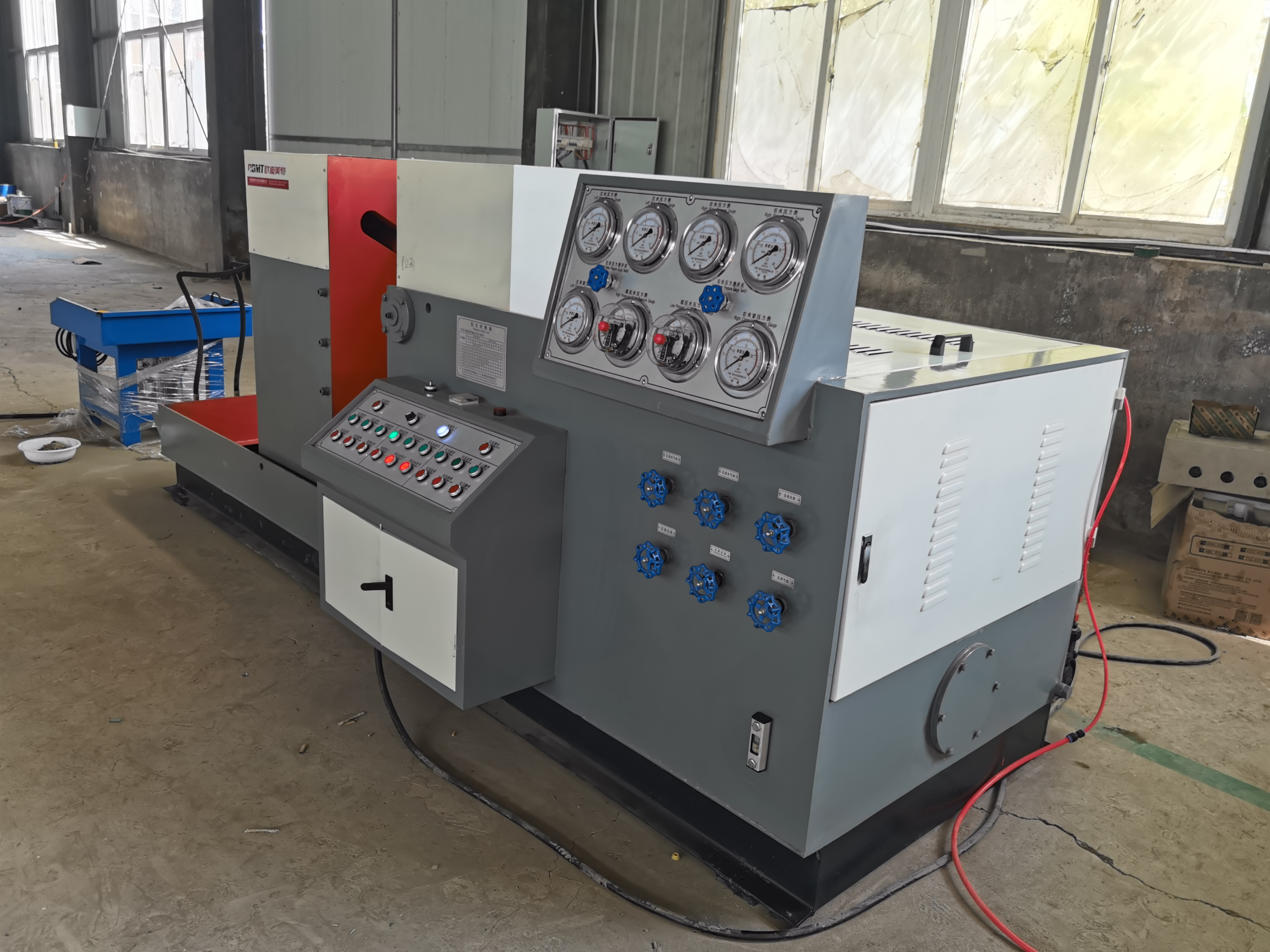

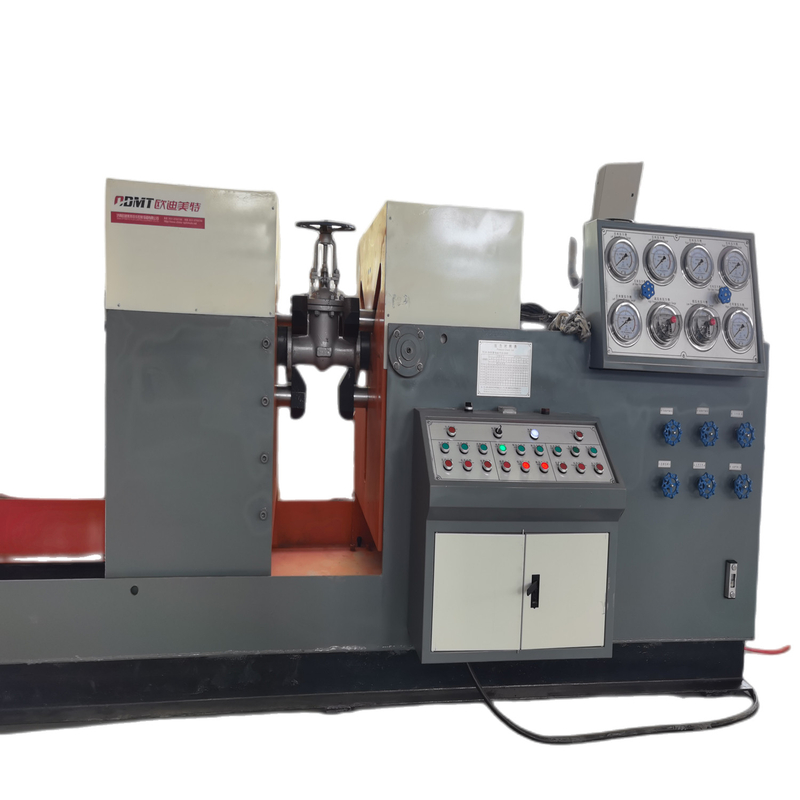

El banco de pruebas de válvulas hidráulicas MHV-B300-S se basa en los muchos años de producción de tecnología de equipos de prueba de válvulas de nuestra empresa y se administra y produce en estricta conformidad con el sistema de gestión de calidad ISO9001. Los productos cumplen con estándares relevantes como GB/T13927-2008 'Prueba general de presión de válvulas', GB/T26480-2011 'Prueba e inspección de válvulas' y el estándar americano AP1598.
El banco de pruebas de válvulas hidráulicas integra almacenamiento y circulación hidráulicos, mecánicos, eléctricos y medios.
Tiene las ventajas de una estructura razonable, un funcionamiento perfecto, un rendimiento estable y un alto grado de
automatización. Es ampliamente utilizado en válvulas de brida de alta precisión con diámetro nominal DN50-300 mm. Es el
equipo de prueba y prueba de válvulas más ideal para unidades industriales como fabricación de válvulas, petróleo y
petroquímicos, gas natural, ingeniería de drenaje y suministro de agua, plantas de energía y mantenimiento de válvulas.
estaciones.
Los principales parámetros técnicos.
1. Tipo de válvula de prueba: válvula de compuerta con brida pasante, válvula de bola, válvula de globo, válvula de retención.

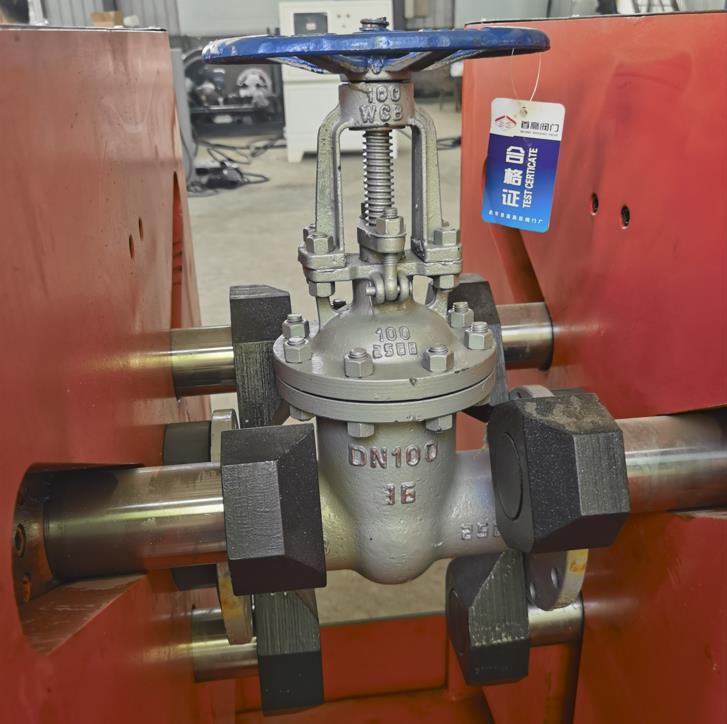

2. Método de sujeción: las mordazas de sujeción sujetan la parte posterior de la brida y no hay fuerza externa sobre el
cuerpo de la válvula.
3. Método de sellado de válvula y placa ciega: junta tórica en la cara del extremo, que puede observar la posición de fuga.
4. Medio de prueba de presión: agua o gas de baja presión de 4-7 bar (aire o nitrógeno). 5. Elementos de prueba completados: 1,5 veces la prueba de carcasa de presión nominal, 1,1 veces la
prueba de sellado de líquido Prueba de estanqueidad al aire a baja presión de 4-7bar.
de alta presión de presión nominal ;
6. Rango de prueba: DN50-300, consulte la tabla de rangos de prueba de presión.
7. Longitud de la estructura de la válvula de prueba: 203-750 mm.
8. Diámetro de la brida de la válvula de prueba: ∅190-520 mm.
9. Grosor de la brida de la válvula de prueba: 20-83 mm.

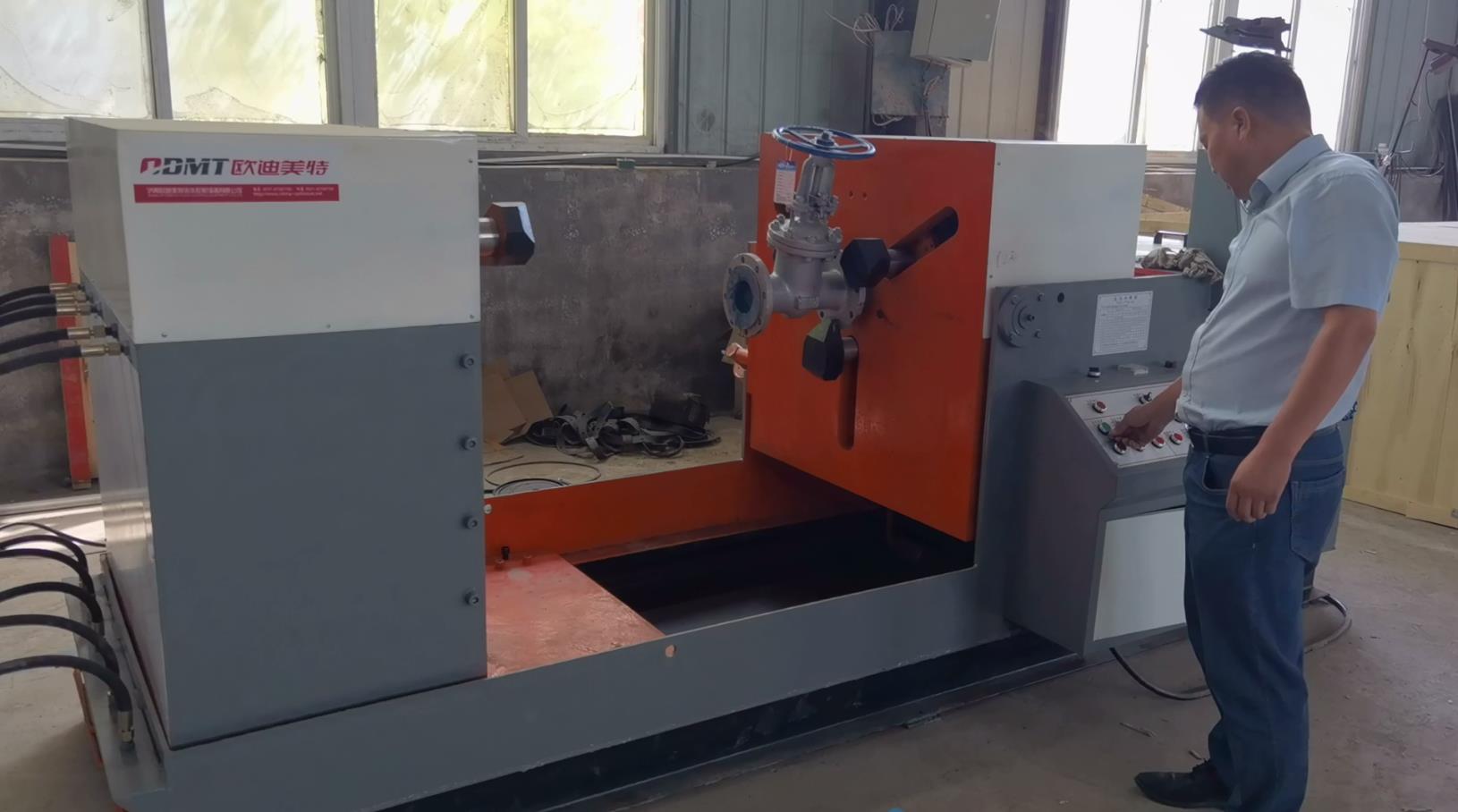

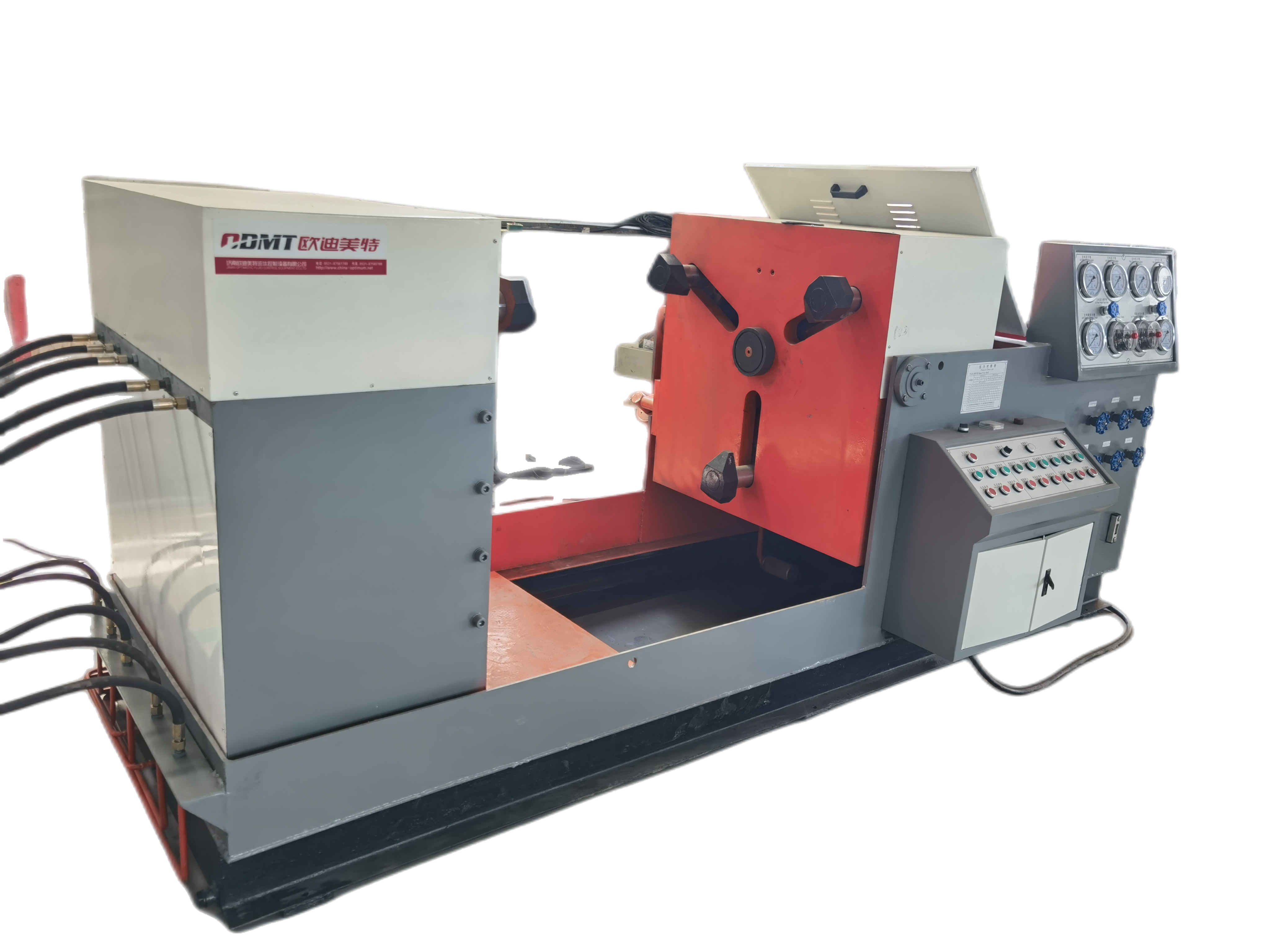

10. La placa de trabajo derecha se puede girar 90° y el marco móvil izquierdo se puede mover hacia la izquierda y hacia la derecha.
11. Espaciado de los discos de trabajo: 250-1100 mm.
12. Cilindros de sujeción izquierdo y derecho: 3X∅140mm.
13. Fuerza máxima de sujeción: 100 toneladas.
14. El software de adquisición de datos es el programa LABVEIW, el sensor de presión adopta el IFM alemán y la
tarjeta de adquisición adopta el NI estadounidense.
Rango de prueba de presión
Cumplir con DN50-300 válvula de compuerta de brida directa, válvula de bola, válvula de globo, válvula de retención
| Diámetro nominal | Presión nominal | Presión de prueba |
| DN50-80 | 1,6-25,0 MPa | 1,6-40Mpa |
| DN100 | 1,6-25,0 MPa | 1,6-37,5 MPa |
| DN150 | 1,6-20,0MPa | 1,6-30,0 MPa |
| DN200 | 1,6-10,0MPa | 1,6-15,0 MPa |
| DN250 | 1,6-10,0MPa | 1,6-15,0 MPa |
| DN300 | 1,6-6,4MPa | 1,6-9,6 MPa |
