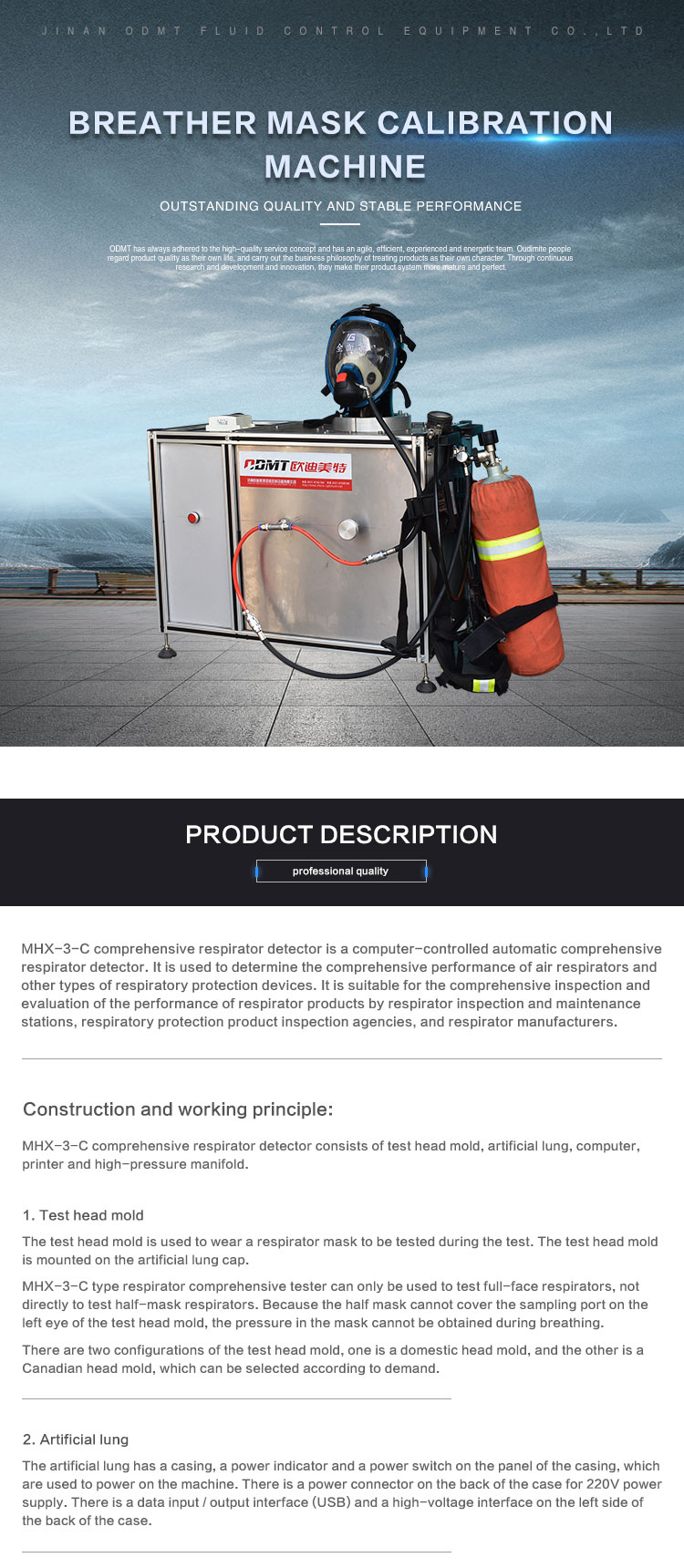

El detector de respirador integral MHX-3-C es un detector de respirador integral automático controlado por computadora. Se utiliza para determinar el rendimiento integral de los respiradores de aire y otros tipos de dispositivos de protección respiratoria. Es adecuado para la inspección y evaluación integral del desempeño de los productos de respiradores por parte de estaciones de inspección y mantenimiento de respiradores, agencias de inspección de productos de protección respiratoria y fabricantes de respiradores.
Principio de construcción y funcionamiento:
El detector de respirador integral MHX-3-C consta de un molde de cabezal de prueba, un pulmón artificial, una computadora, una impresora y un colector de alta presión.
1. Molde de cabeza de prueba
El molde del cabezal de prueba se utiliza para usar una máscara respiratoria que se probará durante la prueba. El molde del cabezal de prueba se monta sobre la tapa del pulmón artificial.
El probador integral de respiradores tipo MHX-3-C solo se puede utilizar para probar respiradores de cara completa, no directamente para probar respiradores de media máscara. Debido a que la media máscara no puede cubrir el puerto de muestreo en el ojo izquierdo del molde del cabezal de prueba, no se puede obtener la presión en la máscara durante la respiración.
Hay dos configuraciones del molde de cabezal de prueba, uno es un molde de cabezal nacional y el otro es un molde de cabezal canadiense, que se puede seleccionar según la demanda.
2. Pulmón artificial
El pulmón artificial tiene una carcasa, un indicador de encendido y un interruptor de encendido en el panel de la carcasa, que se utilizan para encender la máquina. Hay un conector de alimentación en la parte posterior de la carcasa para una fuente de alimentación de 220 V. Hay una interfaz de entrada/salida de datos (USB) y una interfaz de alto voltaje en el lado izquierdo de la parte posterior de la carcasa.

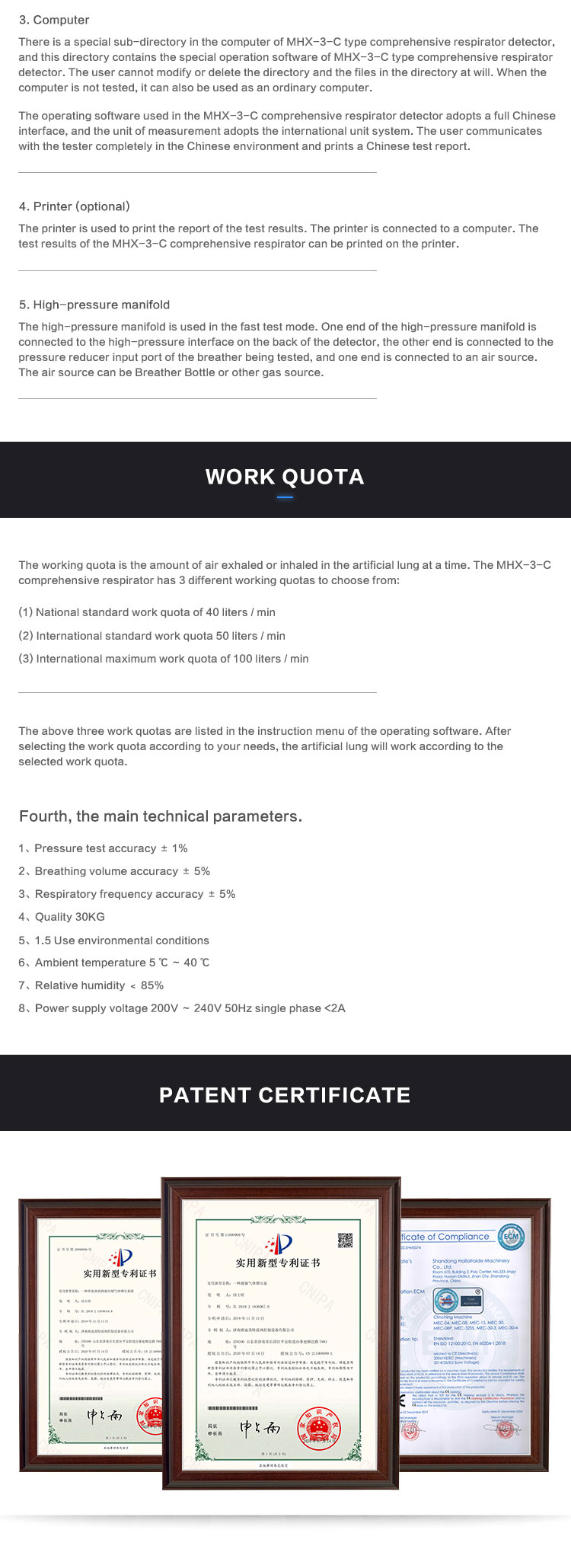

3. Computadora
Hay un subdirectorio especial en la computadora del detector de respirador integral tipo MHX-3-C, y este directorio contiene el software de operación especial del detector de respirador integral tipo MHX-3-C. El usuario no puede modificar ni eliminar el directorio y los archivos del directorio a voluntad. Cuando la computadora no se prueba, también se puede utilizar como una computadora normal.
El software operativo utilizado en el detector de respirador integral MHX-3-C adopta una interfaz china completa y la unidad de medida adopta el sistema de unidades internacional. El usuario se comunica con el probador completamente en el entorno chino e imprime un informe de prueba en chino.
4. Impresora (opcional)
La impresora se utiliza para imprimir el informe de los resultados de la prueba. La impresora está conectada a una computadora. Los resultados de la prueba del respirador integral MHX-3-C se pueden imprimir en la impresora.
5. Colector de alta presión
El colector de alta presión se utiliza en el modo de prueba rápida. Un extremo del colector de alta presión está conectado a la interfaz de alta presión en la parte posterior del detector, el otro extremo está conectado al puerto de entrada del reductor de presión del respirador que se está probando y un extremo está conectado a una fuente de aire. La fuente de aire puede ser una botella de respiración u otra fuente de gas.
Cuota de trabajo
La cuota de trabajo es la cantidad de aire exhalado o inhalado en el pulmón artificial a la vez. El respirador integral MHX-3-C dispone de 3 cuotas de trabajo diferentes para elegir:
(1) Cuota de trabajo estándar nacional de 40 litros/min.
(2) Cuota de trabajo estándar internacional 50 litros/min
(3) Cuota máxima de trabajo internacional de 100 litros/min
Las tres cuotas de trabajo anteriores se enumeran en el menú de instrucciones del software operativo. Luego de seleccionar la cuota de trabajo según sus necesidades, el pulmón artificial funcionará según la cuota de trabajo seleccionada.
Cuarto, los principales parámetros técnicos.
Precisión de la prueba de presión ± 1%
Precisión del volumen respiratorio ± 5%
Precisión de la frecuencia respiratoria ± 5%
Calidad 30KG
1.5 Condiciones ambientales de uso
Temperatura ambiente 5 ℃ ～ 40 ℃
Humedad relativa ﹤ 85%
Tensión de alimentación 200V ~ 240V 50Hz monofásica <2A
