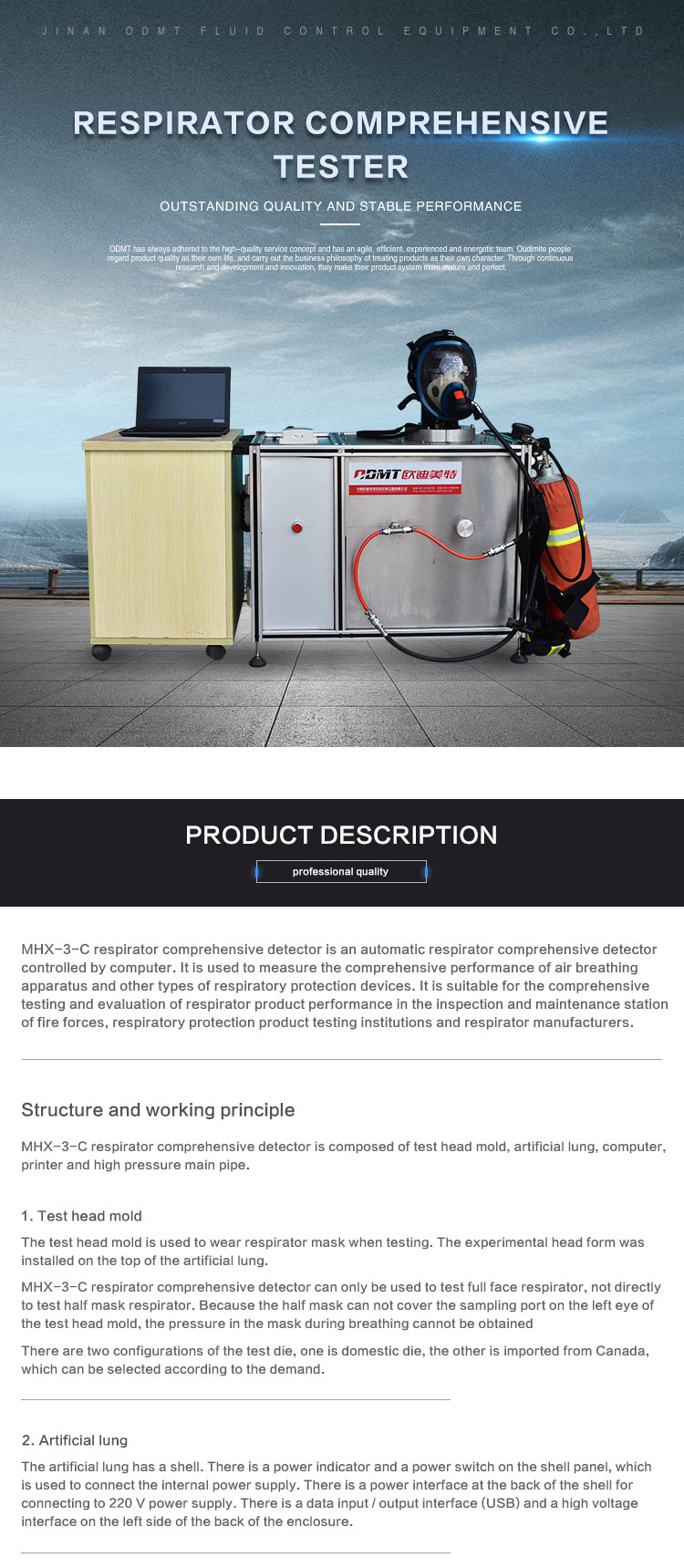

Descripción del Producto
El detector integral de respirador MHX-3-C es un detector integral de respirador automático controlado por computadora. Se utiliza para medir el rendimiento integral de los aparatos de respiración aérea y otros tipos de dispositivos de protección respiratoria. Es adecuado para pruebas y evaluaciones integrales del rendimiento de productos respiradores en las estaciones de inspección y mantenimiento de las fuerzas contra incendios, instituciones de prueba de productos de protección respiratoria y fabricantes de respiradores.
Estructura y principio de funcionamiento.
El detector integral del respirador MHX-3-C está compuesto por un molde de cabezal de prueba, un pulmón artificial, una computadora, una impresora y un tubo principal de alta presión.
1. Molde de cabeza de prueba
El molde del cabezal de prueba se utiliza para usar una máscara respiratoria durante la prueba. La forma de cabeza experimental se instaló en la parte superior del pulmón artificial.
El detector integral de respirador MHX-3-C solo se puede utilizar para probar un respirador de cara completa, no directamente para probar un respirador de media máscara. Debido a que la media máscara no puede cubrir el puerto de muestreo en el ojo izquierdo del molde del cabezal de prueba, no se puede obtener la presión en la máscara durante la respiración.
Hay dos configuraciones de matriz de prueba, una es nacional y la otra es importada de Canadá, que se pueden seleccionar según la demanda.
2. Pulmón artificial
El pulmón artificial tiene una coraza. Hay un indicador de alimentación y un interruptor de alimentación en el panel de la carcasa, que se utiliza para conectar la fuente de alimentación interna. Hay una interfaz de alimentación en la parte posterior de la carcasa para conectar a una fuente de alimentación de 220 V. Hay una interfaz de entrada/salida de datos (USB) y una interfaz de alto voltaje en el lado izquierdo de la parte posterior del gabinete.

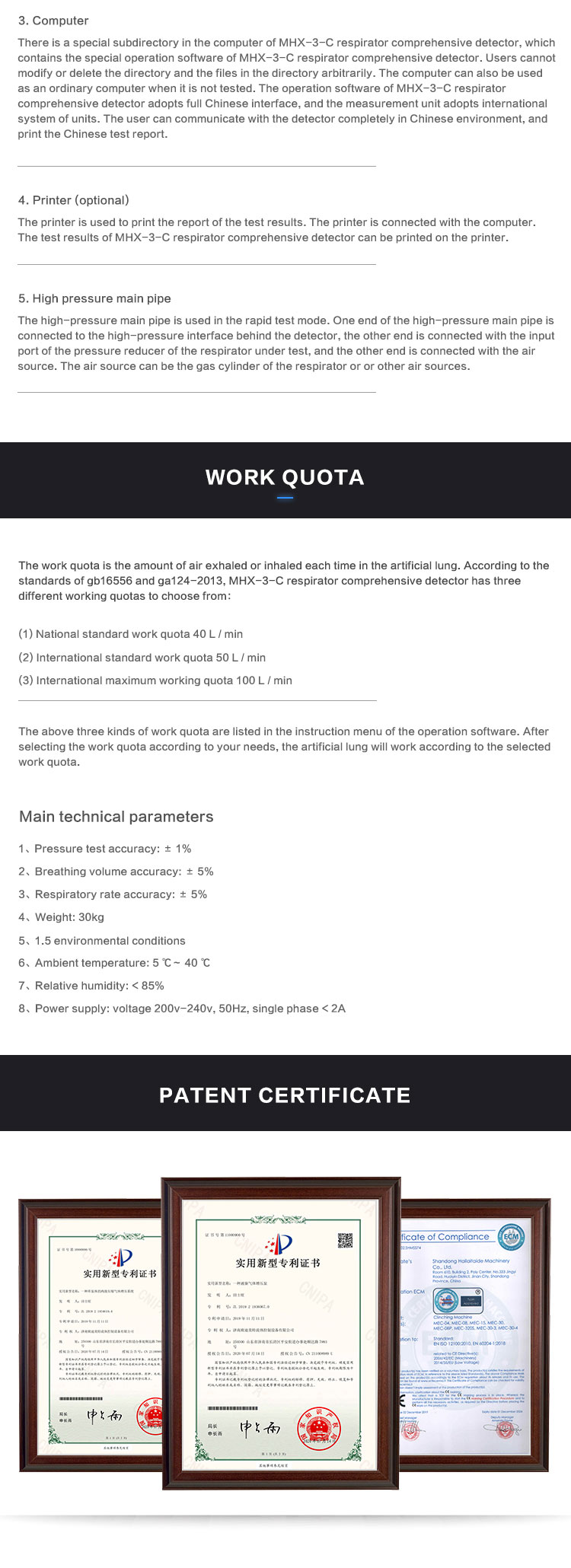

3. Computadora
Hay un subdirectorio especial en la computadora del detector integral de respirador MHX-3-C, que contiene el software de operación especial del detector integral de respirador MHX-3-C. Los usuarios no pueden modificar ni eliminar el directorio y los archivos del directorio de forma arbitraria. La computadora también se puede utilizar como una computadora común cuando no se prueba. El software de operación del detector integral de respirador MHX-3-C adopta una interfaz china completa y la unidad de medición adopta un sistema internacional de unidades. El usuario puede comunicarse con el detector completamente en un entorno chino e imprimir el informe de prueba chino.
4. Impresora (opcional)
La impresora se utiliza para imprimir el informe de los resultados de la prueba. La impresora está conectada con la computadora. Los resultados de la prueba del detector integral del respirador MHX-3-C se pueden imprimir en la impresora.
5. Tubería principal de alta presión
La tubería principal de alta presión se utiliza en el modo de prueba rápida. Un extremo del tubo principal de alta presión está conectado a la interfaz de alta presión detrás del detector, el otro extremo está conectado al puerto de entrada del reductor de presión del respirador bajo prueba y el otro extremo está conectado a la fuente de aire. La fuente de aire puede ser el cilindro de gas del respirador u otras fuentes de aire.
Cuota de trabajo
La cuota de trabajo es la cantidad de aire exhalado o inhalado cada vez en el pulmón artificial. De acuerdo con los estándares gb16556 y ga124-2013, el detector integral de respirador MHX-3-C tiene tres cuotas de trabajo diferentes para elegir
(1) Cuota de trabajo estándar nacional 40 L/min
(2) Cuota de trabajo estándar internacional 50 L/min
(3) Cuota máxima de trabajo internacional 100 L/min
Los tres tipos de cuota de trabajo anteriores se enumeran en el menú de instrucciones del software de operación. Luego de seleccionar la cuota de trabajo según sus necesidades, el pulmón artificial funcionará según la cuota de trabajo seleccionada.
Principales parámetros técnicos.
Precisión de la prueba de presión: ± 1%
Precisión del volumen de respiración: ± 5%
Precisión de la frecuencia respiratoria: ± 5%
Peso: 30 kg
1.5 condiciones ambientales
Temperatura ambiente: 5 ℃ ~ 40 ℃
Humedad relativa: < 85%
Fuente de alimentación: voltaje 200v-240v, 50Hz, monofásico < 2A
